RedEdge-MX - MicaSense
Stok Kodu: TQLKX4TRP7Marka: MicaSense
Garanti Süresi: 24 Ay
Ürün Açıklaması:
Ürün Detayları

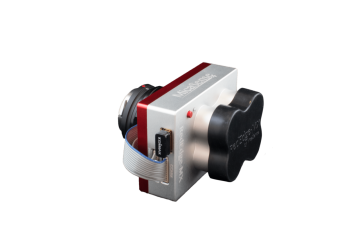

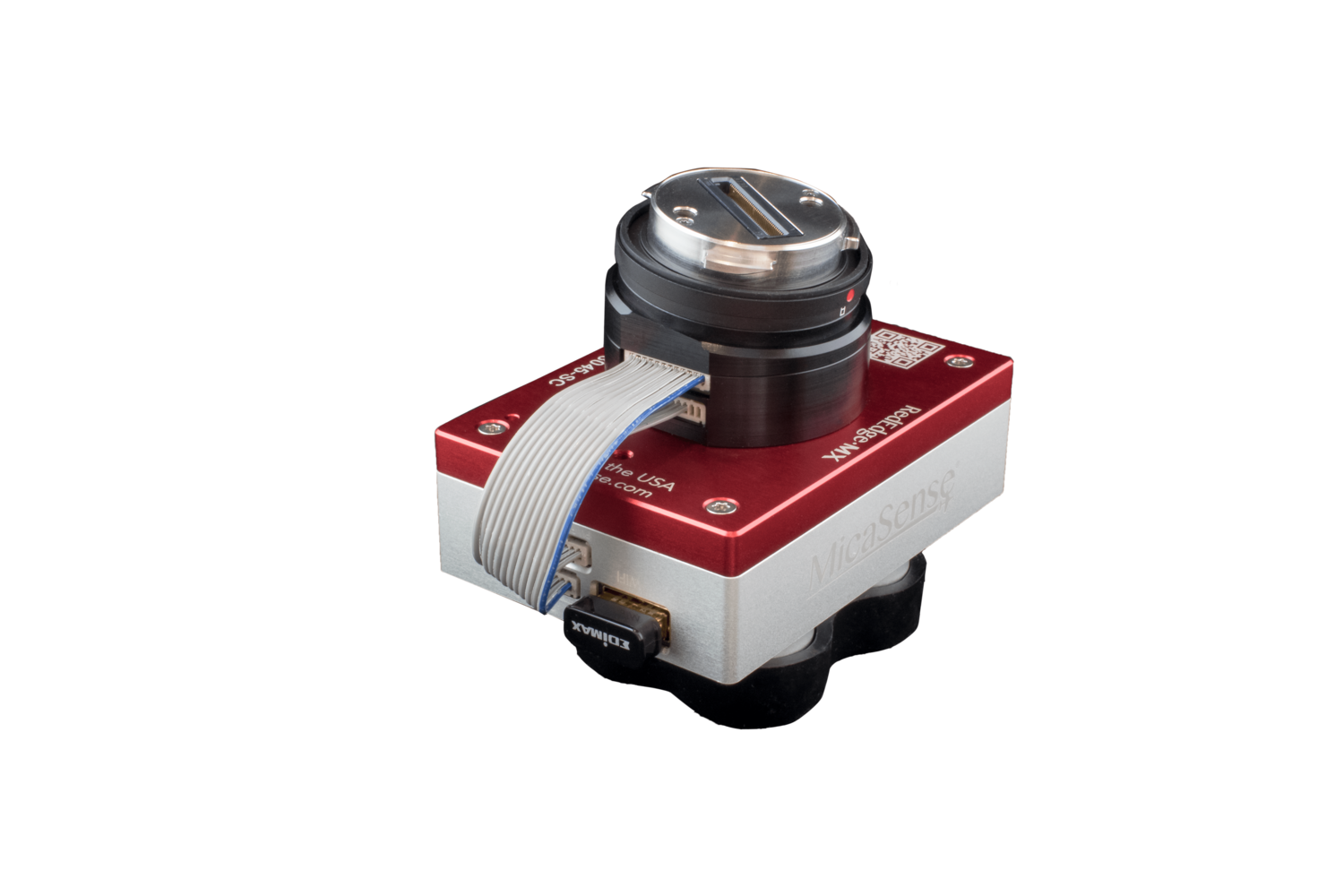

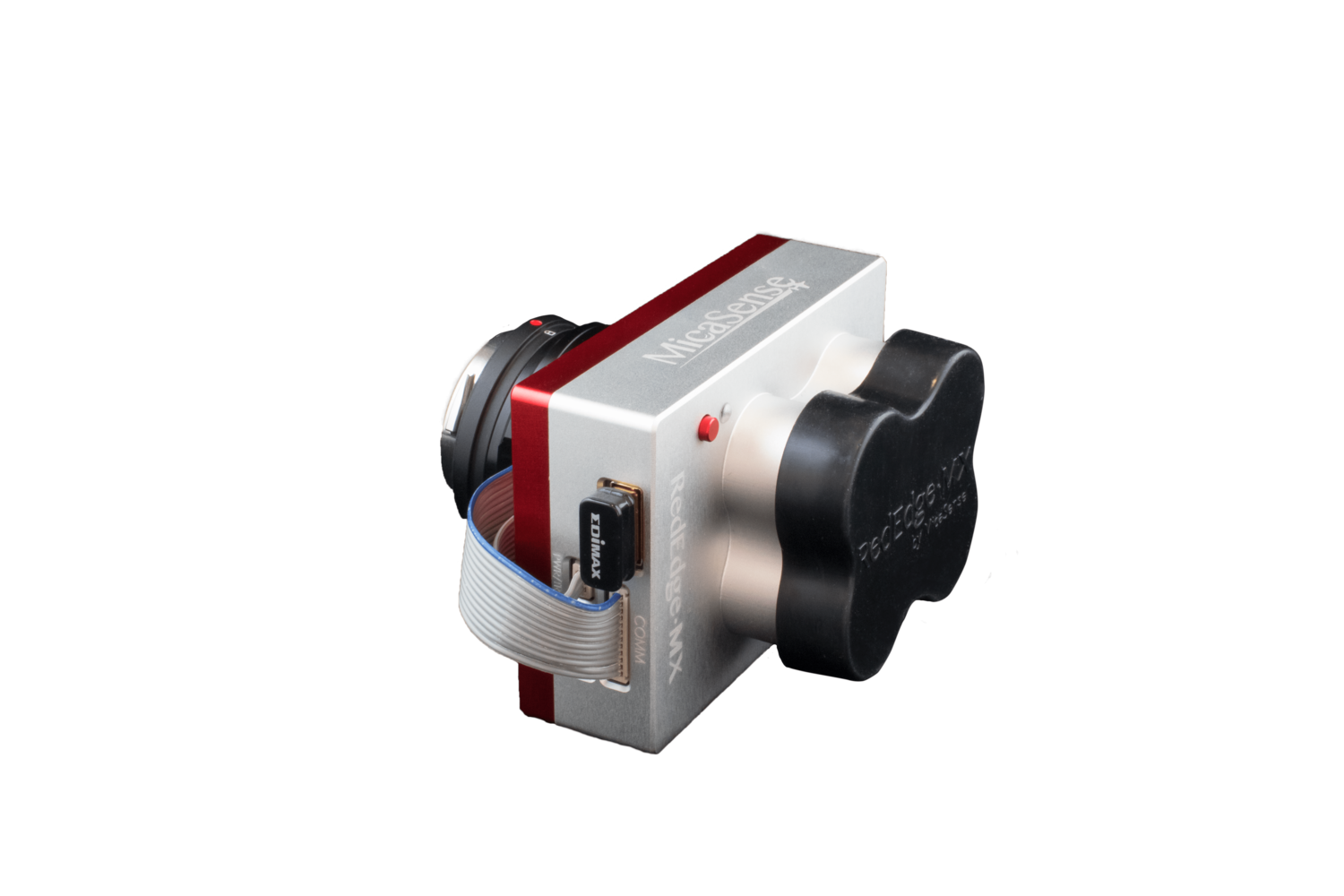

RedEdge-MX, tarım için profesyonel bir multispektral sensördür. Hem temel mahsul sağlığı indeksleri için gerekli olan spektral bantları hem de daha fazla analitiği güçlendirmek için ek bantları yakalar. Size optimize edilmiş GSD (çözünürlük), aşağı doğru hareket eden bir ışık sensörü, küresel bir örtücü, tüm bantlarla uyumlu RGB renkli görüntüler, GigE Ethernet bağlantısı, çıkarılabilir Wi-Fi ekleri ve platformdan bağımsız veri ve entegrasyon sunar. Hepsi, çok çeşitli insansız hava aracı sistemleriyle kullanılmasına izin veren kompakt bir boyuttadır.
Tarımsal drone haritalama için dayanıklı, uzun ömürlü, profesyonel multispektral sensördür. Artık DJI SkyPort özellikli dronlarla entegrasyona hazır. DJI SkyPort kitleri, RedEdge-MX'i M300, M200 V1 ve V2 ve M210 V1 ve V2 dronları ile entegre etmek için gereken her şeyi içerir. Ancak, DJI M210 RTK drone ile entegrasyon doğrulanmamıştır, bu nedenle uyumluluğu sağlayamıyoruz.
RedEdge-MX, tarım için profesyonel bir multispektral sensördür. Hem temel mahsul sağlığı indeksleri için gerekli olan spektral bantları hem de daha fazla analitiği güçlendirmek için ek bantları yakalar. Size optimize edilmiş GSD (çözünürlük), aşağı doğru hareket eden bir ışık sensörü, küresel bir örtücü, tüm bantlarla uyumlu RGB renkli görüntüler, GigE Ethernet bağlantısı, çıkarılabilir Wi-Fi ekleri ve platformdan bağımsız veri ve entegrasyon sunar.
Kullanıcıya Neler Sunar
1 Klorofil Haritası: RedEdge spektral bant, buradaki en önemli banttır, sadece bitki stresini değil bitki sağlığını da daha doğru bir şekilde ölçmek için diğer bantlarla birlikte çalışır.
2 NDVI İndeksi: Bu yaygın olarak bilinen indeks, kırmızı bandın yansıma oranını yakın kızılötesi bandın yansıma oranıyla karşılaştırır. Bununla birlikte, bu endeks tek başına sınırlı bilgi vermektedir.
3 Dijital Yüzey Modeli: Bir DSM, öncelikle yüzey özelliklerini ve su akışını değerlendirmedeki kullanımı nedeniyle, herhangi bir tarım bilimcisinin elinde şaşırtıcı şekilde avantajlı bir araçtır.
4 RGB görüntü: RedEdge-M bozulma içermeyen (distortion-free) görüntüleri sahip olduğu “global shutter” ile birlikte sunar. Sahip olduğu dar bant aralığına sahip kırmızı (Red), yeşil (Green), mavi (Blue) bantlarını bitki örtüsü endeksleri için kullanabilmenin yanı sıra RGB görüntü de sağlar.

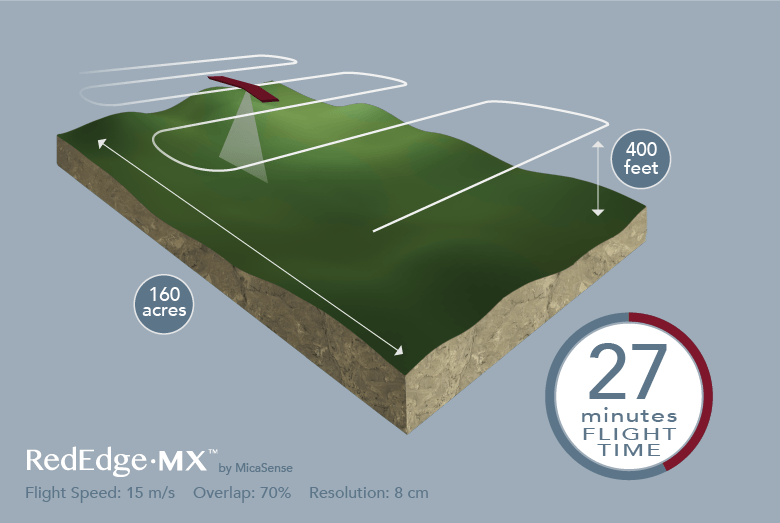

Uçuş zamanının önemli bir kriterdir. RedEdge-MX ile, 27 dakika içinde yaklaşık 100 dönümlük bir alanı (120 Metre Yükseklikte, % 70 bindirme oranında) uçabilirsiniz! Ve RedEdge-MX tarafından toplanan RAW verilere erişebildiğiniz için, çeşitli işleme ve analiz platformları arasında seçim yapabilir veya verileri kendiniz işleyebilir ve analiz edebilirsiniz.
KULLANIM ALANLARI:
Colorado eyaletinin uzun bir doğal kaynak çıkarma geçmişi vardır. Bu, 1800'lerin sonlarında, doğal kaynakları için bölgeye her yerden maden arayıcılarının çekilmesiyle başladı. O günlerde, çıkarma faaliyetleri veya ıslah gereklilikleri ile ilgili herhangi bir düzenleme yoktu1. O zamandan beri madencilik, taş ocakçılığı ve petrol ve gaz çıkarma endüstrisi uzun bir yol kat etti ve doğal kaynak arama ve müteakip arazi ıslahına ilişkin yerel düzenlemeler de var. Günümüzde operatörler, sömürülen arazileri ilk durumlarına döndürmek zorundadır. Ancak bu arazilerin manuel olarak izlenmesi zor ve çoğu zaman yanlıştır. Drone tabanlı teknoloji, veri toplamak ve bitki büyümesini izlemek için daha verimli bir yol sağlayarak bu sorunun çözülmesinde çok önemli bir rol oynamaktadır.
Yaklaşık 9,5 milyon akrelik alana dağıtılan 121.577 kuyuyla Colorado, ABD toplam ham petrol üretiminin %4'ünden biraz fazlasını ve ülkenin ekonomik olarak geri kazanılabilir ham petrol rezervlerinin %3'ünü oluşturuyor. Aynı zamanda ülkedeki en kapsamlı doğal gaz ve petrol düzenlemelerine sahiptir. İşletmecilerin, arama çalışmalarına başlamadan önce onay için izinleri ibraz etmeleri gerekmektedir. Bu ilk izin sürecinin bir kısmı, hizmetten çıkarıldıktan sonra site için ıslah yükümlülüklerini özetlemektedir. Her saha, toprak sistemini eski haline getiren ve hedeflenen yeniden bitkilendirme oranının, yerli ve ekili alanlar için orijinal bitki örtüsünün en az %80'i olmasını sağlayan orijinal durumuna veya nihai arazi kullanımına geri döndürülecektir.
Islah çalışması tamamlandıktan sonra, devlet uygunluk kuruluşu, çapraz, kadranlar ve yüzde bitki örtüsü örnekleme yöntemleri gibi geleneksel ekolojik zemin değerlendirmelerini kullanarak alanı denetler. Ancak, bu yöntemler örnekleme tasarımı ve bireysel yorumlarla sınırlıdır, yalnızca sabit bir alan boyunca sayı ve dağılım hakkında bilgi sağlar. Ayrıca eyalet genelinde sınırlı sayıda müfettiş ve binlerce maden sahası var, bu da bir darboğaz yaratıyor ve ıslah danışmanlarına olan ihtiyacı artırıyor.
Jeo-uzaysal Toprak Bilimcisi ve Soil Sage CEO'su Dr. Judy Daniels, Colorado'daki maden çıkarma sahaları için ıslah planları tasarlayan bir ıslah uzmanıdır. Sezon boyunca sürdürülebilir bitki örtüsü iyileşmesinin zaman serisi kanıtlarını sağlamak için drone haritalamayı entegre ederek bu uyumluluk sorunlarını hafifletmek Dr. Daniels'ın görevidir. Bu şekilde, ıslah sürecinin görsel incelemelerle mümkün olandan daha bütünsel bir resmiyle zamandan tasarruf sağlayabilir.
Süreç
Islah süreci bir site değerlendirmesi ile başlar. Değerlendirme, yağmur suyu ve erozyon sorunlarını değerlendirmek için başlangıçtaki çevresel toprak ve bitki örtüsü koşulları ile yükseklik, eğim, konturlar, sıkıştırma ve hidrolojik özellikleri içeren peyzaj özellikleri hakkında bilgi toplar. Veriler, drone monte sensörler ve GPS yer örneklemesi kullanılarak toplanır. Bilgi daha sonra işlenir, analiz edilir ve bir ıslah planına yorumlanır. Plan, ekosistem iyileşmesini destekleyen ıslah süreçlerini iyileştirmeyi amaçlayan sahaya özgü çevresel çözümlere dayanmaktadır. Bu tavsiyeler, sürecin devletin kapatma için düzenleyici uyumluluğunu aşmasına izin veren toprağın ve bitki örtüsü sistemlerinin ekolojik özellikleriyle uyumludur.
Donanım

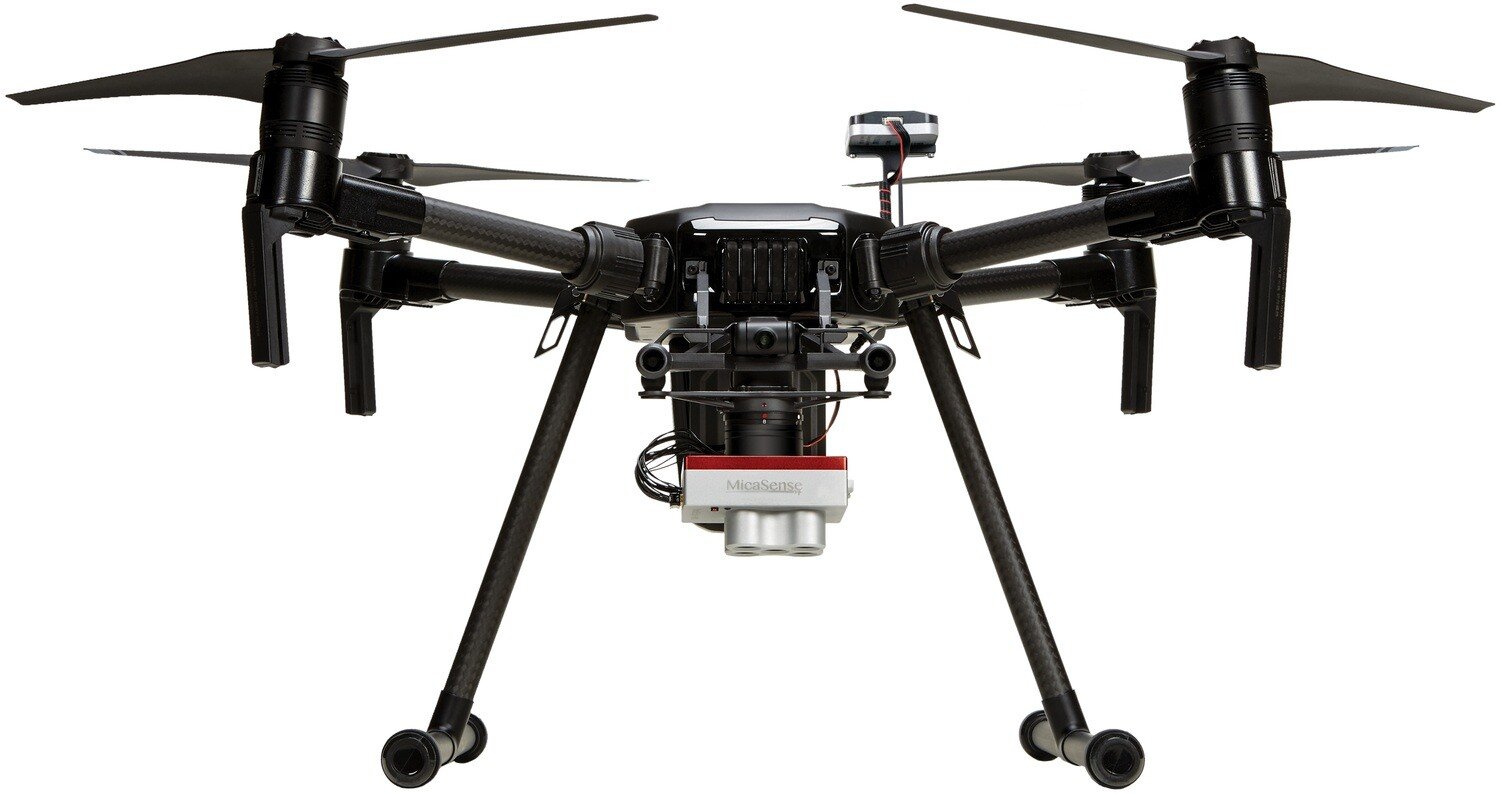

Hem bozulmamış doğal alan (islah referansı) hem de geri kazanılan alan boyunca bitki örtüsünün tam bir temsilini elde etmek için Dr. Daniels, 2021 baharında bir MicaSense RedEdge ile eşleştirilmiş 1 inç CMOS sensörlü bir Phantom 4 drone uçurdu, ve sonbaharda Colorado, Weld County'deki ıslah sahası üzerinde DJI Zenmuse P1 ile bir MicaSense RedEdge-MX ile eşleştirilmiş bir Matrice 300 RTK drone.

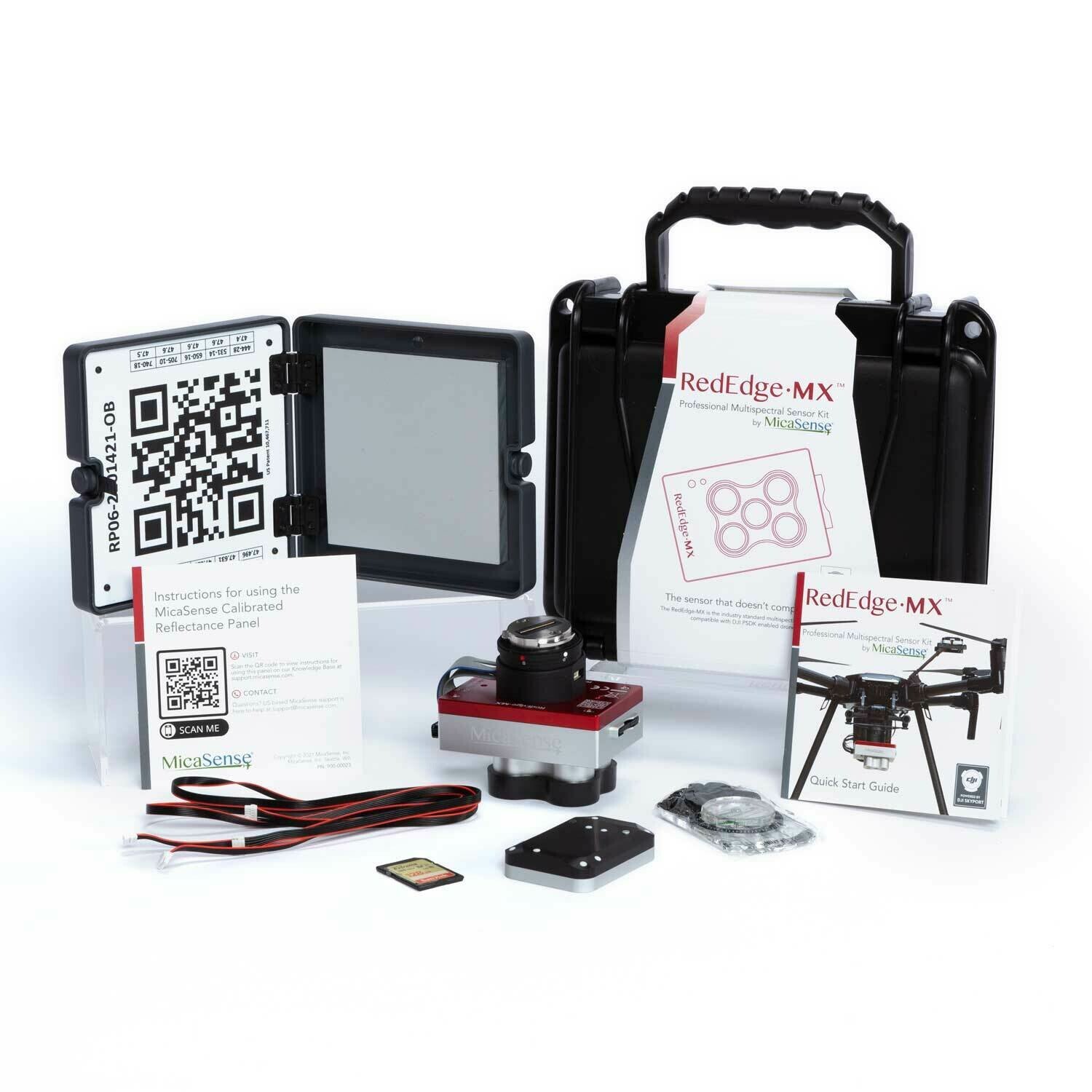

Her iki veri kümesini aynı anda toplamanın belirgin avantajının zaman kazandıran kritik bir unsur olduğu kanıtlandı. Ayrıca, saha birden çok kez uçulacağından ve zaman içindeki bitki örtüsü değişikliği analiz edileceğinden, verileri kalibre etme yeteneği önemliydi. DLS2 ve kalibre edilmiş yansıma panelini (CRP) kullanan sağlam radyometrik kalibrasyon iş akışı, bu zaman serisi analizini mümkün kıldı.
Analiz
Esri'nin Drone2Map'i multispektral verileri işlemek ve analiz etmek için kullanıldı. Sonuç, hem NDVI hem de NDRE endekslerini kullanarak bitki örtüsü yüzdesini gösteren bir bitki örtüsü değerlendirmesiydi. Uygun örtü tiplerini tanımlamak için ek bir analiz ve türlerin yerdeki envanteri gerekliydi, örn. rahatsızlık kapsamındaki bitki örtüsüne karşı bitki örtüsü olmayan parametreler. Bu analizler, bitki örtüsü hedef yüzdesi geri kazanımı için temel sağladı.
Uzaktan algılanan görüntüler, işletmeciyi ve nihayetinde eyalet müfettişlerini ıslahın ilerleyişi hakkında bilgilendirmek için sık, saha çapında bitkisel analizler sağlar. Bu tekrarlanabilirlik önemlidir, çünkü bitki örtüsü izlemenin, operatörün toprak erozyonu, yeniden bitkilendirme standartları ve mahsul etkinliği gibi sorunları hızla tespit etmesine ve bunlara yanıt vermesine olanak tanıyan bir sıklıkta yapılması gerekir.
Sonuçlar

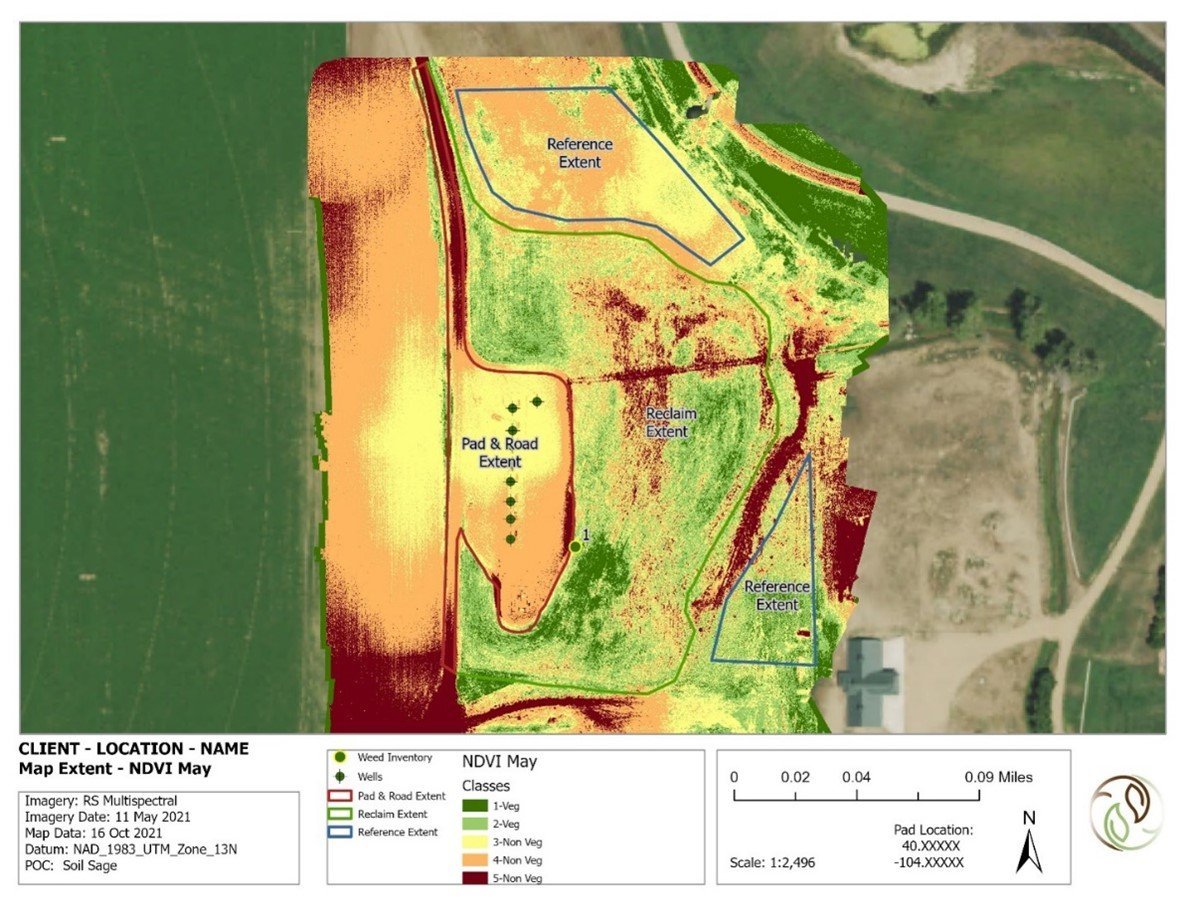

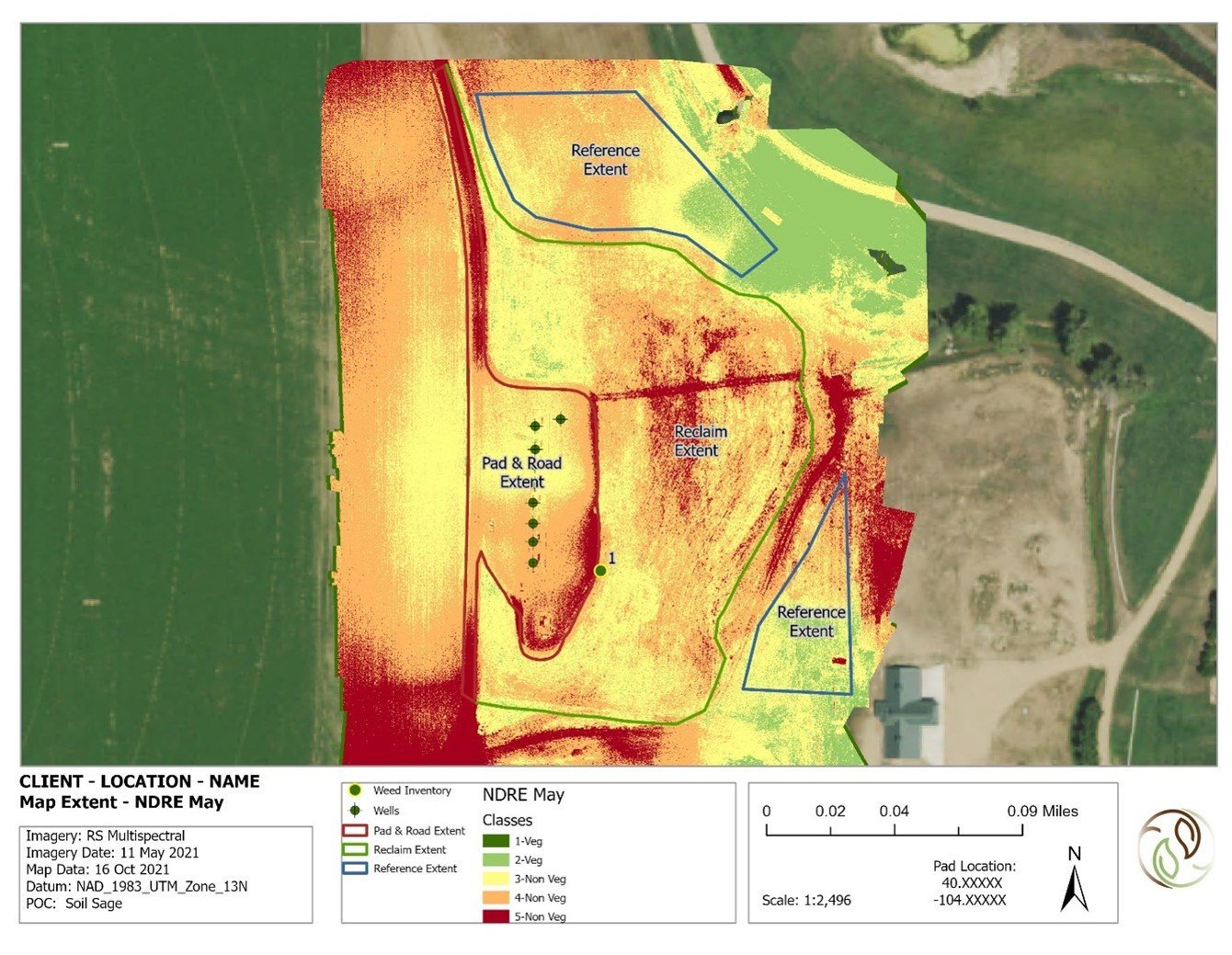

Bu veriler ilkbahar (Mayıs 2021) ve sonbahar (Ağustos 2021) uçuşları sırasında toplanmıştır ve iki farklı zaman aralığındaki bitki örtüsü farkını göstermektedir. Mayıs NDVI/NDRE görüntüleri (Şekil 1-2), yağışlı bahar mevsiminin ardından önemli miktarda vejetatif büyümeye işaret etmektedir.

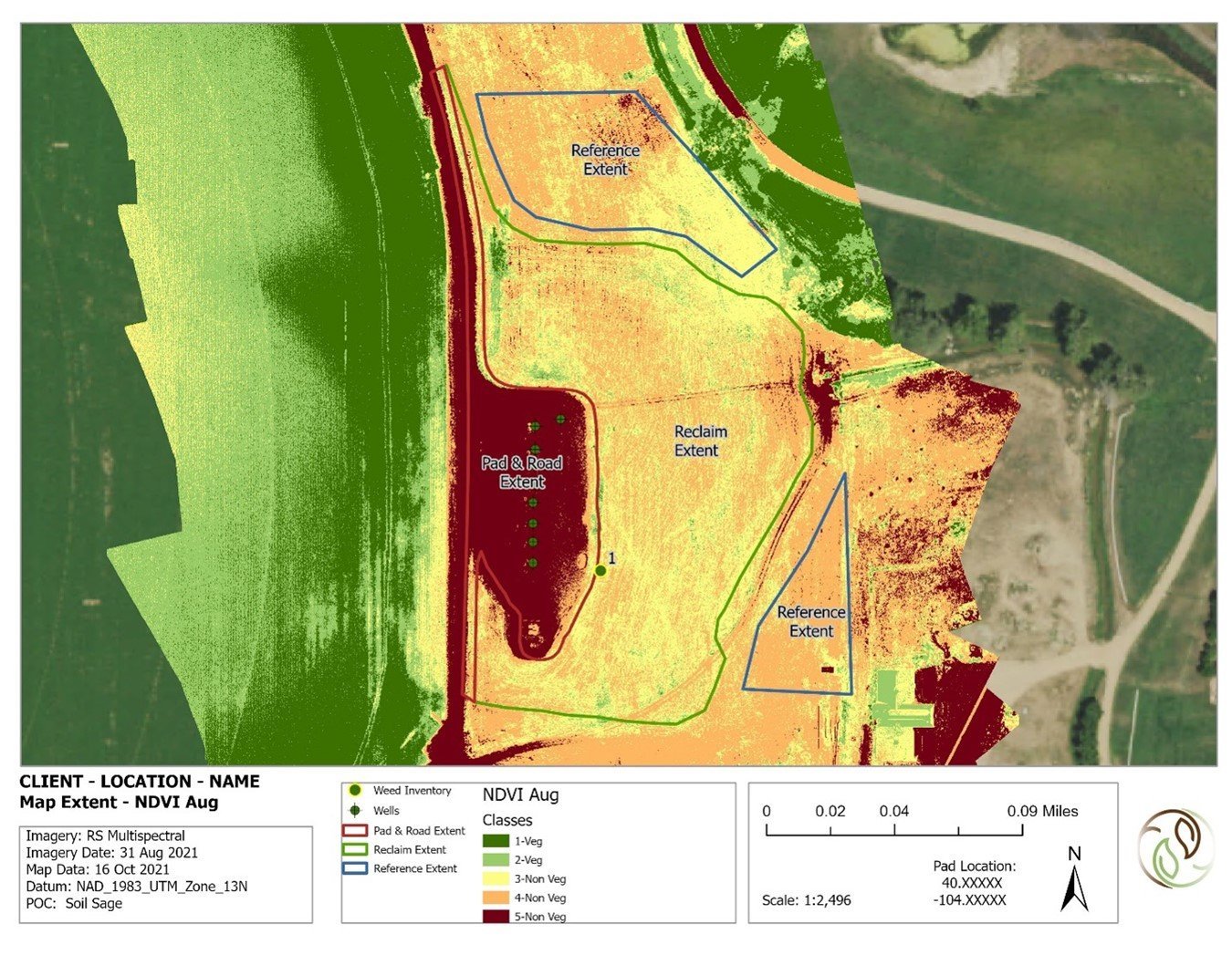

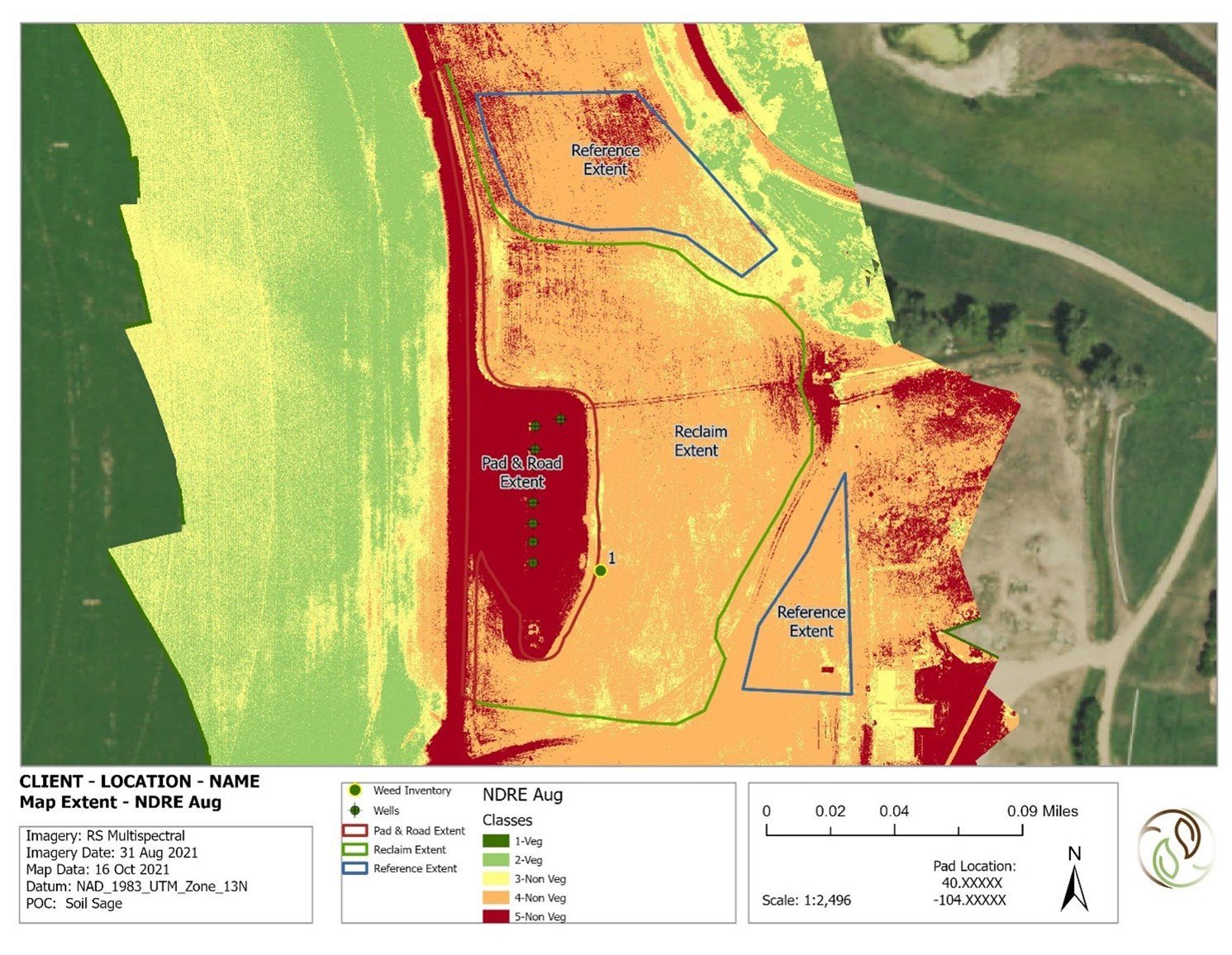

İkinci veri seti (Şekil 4-5), kurak yaz aylarındaki bitki örtüsünü gösterir ve referans kapsamında yeniden bitkilendirme için daha düşük bir eşik değeri gösterir. Bitki örtüsünün kapsamı mevsime bağlı olarak değişse de, her iki durumda da saha, izin kapatma için düzenleyici gerekliliği karşılamıştır.
Zamansal görüntü dizisi, ıslah süreçlerinin, referans kapsamında doğal bitki örtüsünü aşan yeniden bitkilendirmeyi kolaylaştırdığını gösterdi. Ayrıca, aktif büyüme mevsimi sona erdikten sonra operatörün, kapatma talebini devlet düzenleyicisine sunmasına izin verdi.
NDVI ve NDRE'yi bu şekilde kullanma yeteneği, eyalet düzenleyicilerinin siteleri verilere dayalı olarak onaylamasına izin vererek, bireysel saha ziyaretlerine olan ihtiyacı azalttı. Bu yöntemin benimsenmesinin, düzenleyicinin hasattan sonra vejetatif örtünün olmadığı zamanlarda ziyaret edebileceği tarım alanlarıyla birlikte geliştirilen sahalar için çok önemli olduğu kanıtlanmıştır.
Sonunda, RedEdge-MX ile yakalanan hava verileri, bu sahadaki ıslah sürecini izlemek ve ölçmek için oldukça faydalı oldu. İleriye dönük olarak, Dr. Daniels bu süreci eyalet çapında binlerce site için tekrarlayabilecek ve şirketlerin düzenleyici yasalarla uyumluluğu verimli ve etkin bir şekilde gerçekleştirmesine yardımcı olacak. Çeşitli coğrafyalarda ve endüstrilerde daha katı çevre düzenlemeleri uygulandıkça, ıslah sahaları için bu tür derinlemesine analiz ve raporlamaya duyulan ihtiyaç giderek daha değerli hale geliyor.
