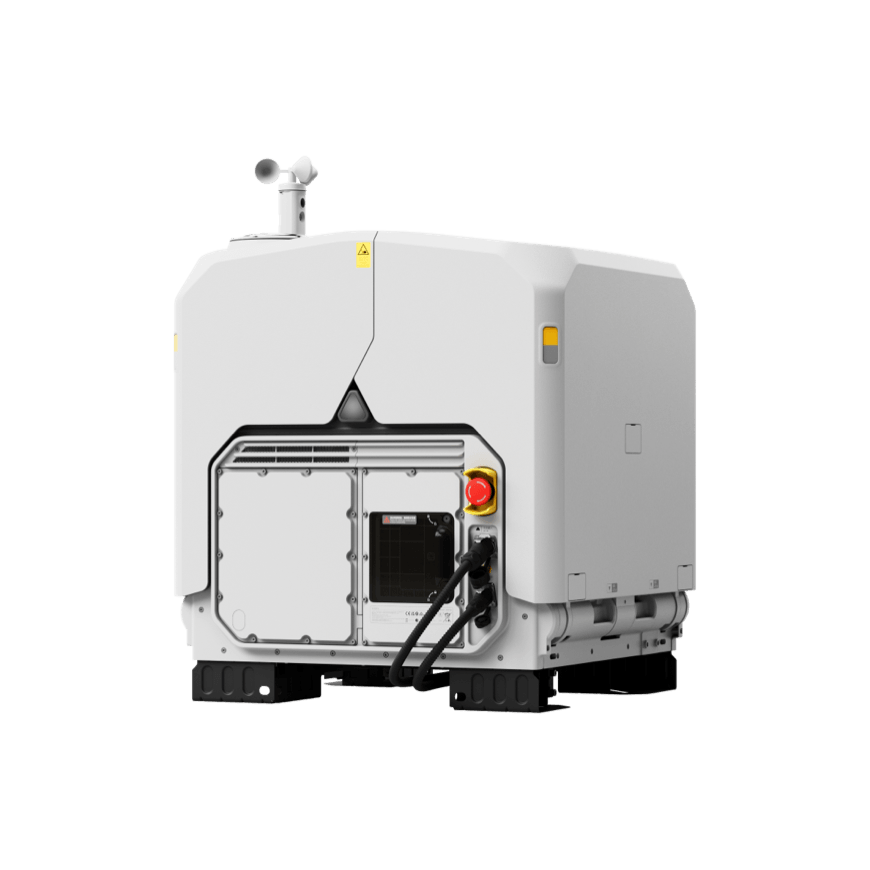

DJI Dock 4
Stok Kodu: VNBR8WQFTGMarka: DJI
Bu Üründe Temin Süresi Bulunmaktadır.
Ayrıntılı Bilgi İçin İletişime Geçiniz.

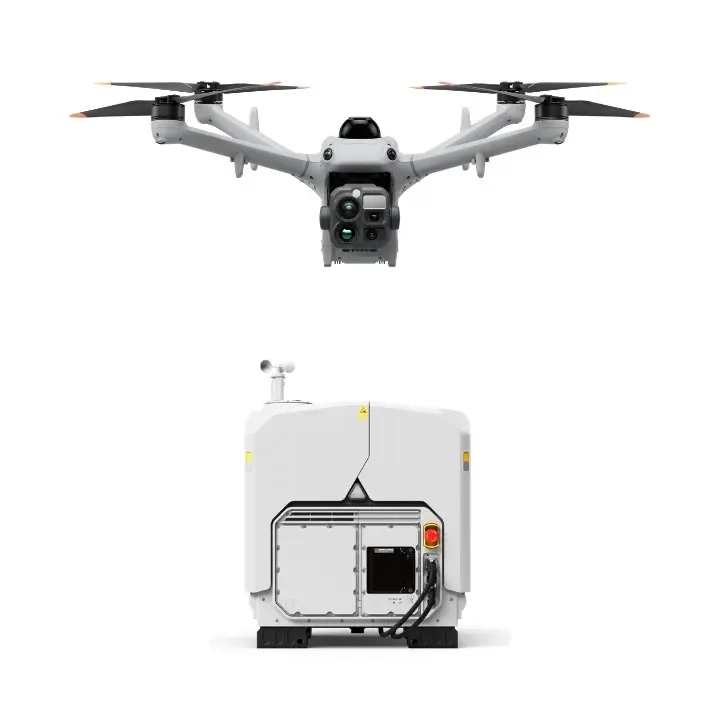

DJI Dock 4
DJI Dock 4 ile uzaktan operasyon
ve otomatik batarya değişimi
DJI Dock 4, Matrice 5TD ile düzenli saha kontrolleri, tesis güvenliği ve acil durum değerlendirmeleri için geliştirilen uzaktan yönetilebilir bir drone istasyonudur. Otomatik batarya değişimi ve FlightHub 2 üzerinden görev yönetimiyle uçuşlar arasındaki hazırlık sürecini kolaylaştırır.
25 saniye Batarya değişimi [1] | 59 dakika Azami uçuş süresi [2] |
IP56 Dock koruma sınıfı | −40 / +50 °C Dock çalışma sıcaklığı |
Süreler DJI test koşullarına dayanır. Uçuş süresi Matrice 5TD hava aracına aittir; ayrıntılar açıklamanın sonundadır.

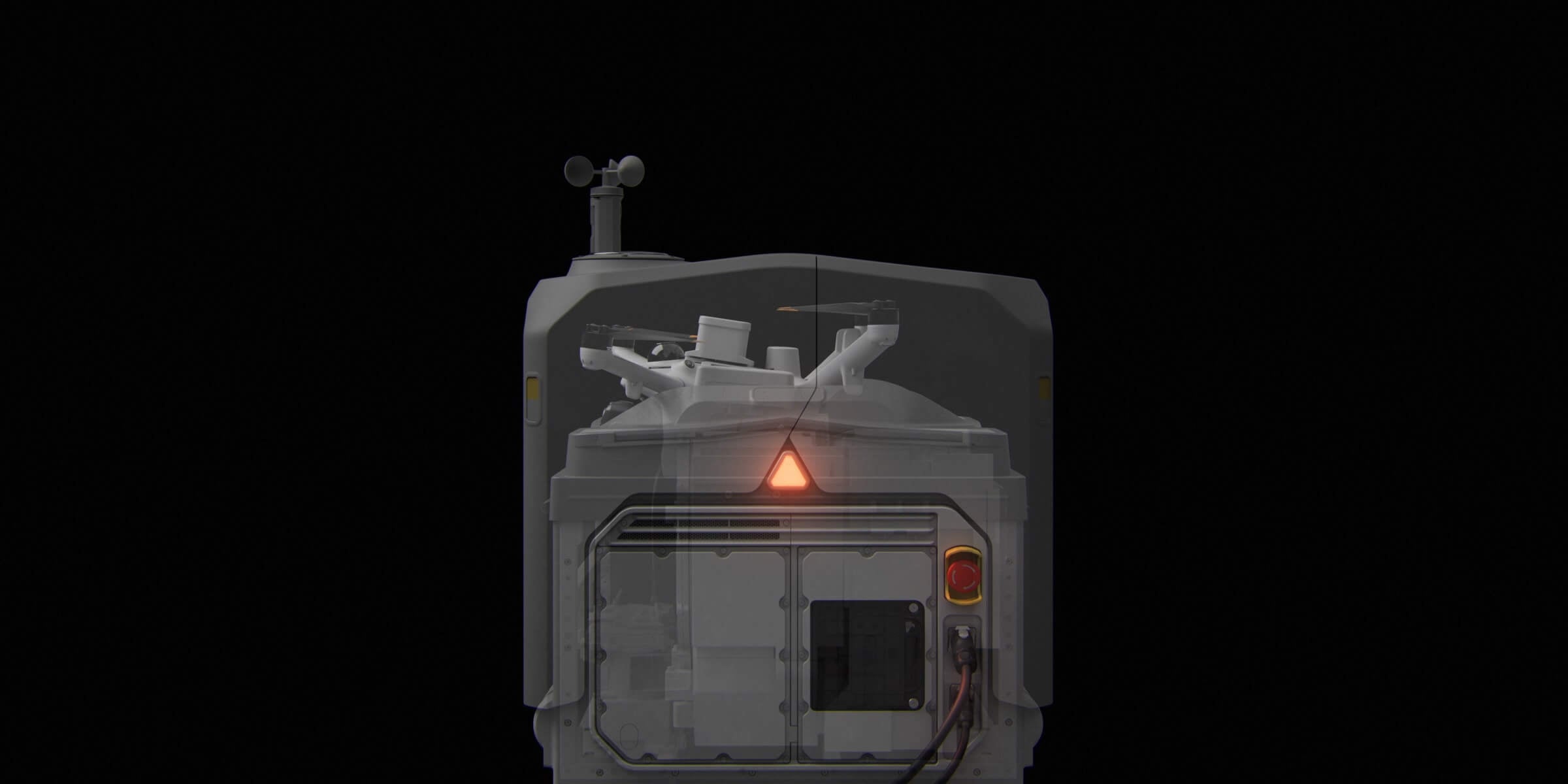

DJI Dock 4 ile otomatik batarya değişimi
DJI Dock 4’ün otomatik batarya değişim mekanizması, drone’un yeni bir göreve hazırlanmasını hızlandırır. DJI’ın kontrollü testlerine göre batarya değişimi 25 saniyeden kısa sürede, inişten yeniden kalkışa kadar olan çevrim ise 45 saniyeden kısa sürede tamamlanabilir.[1]
DJI Dock 4, sık aralıklarla tekrarlanan devriye ve kontrol görevlerinin planlanmasını kolaylaştırır.

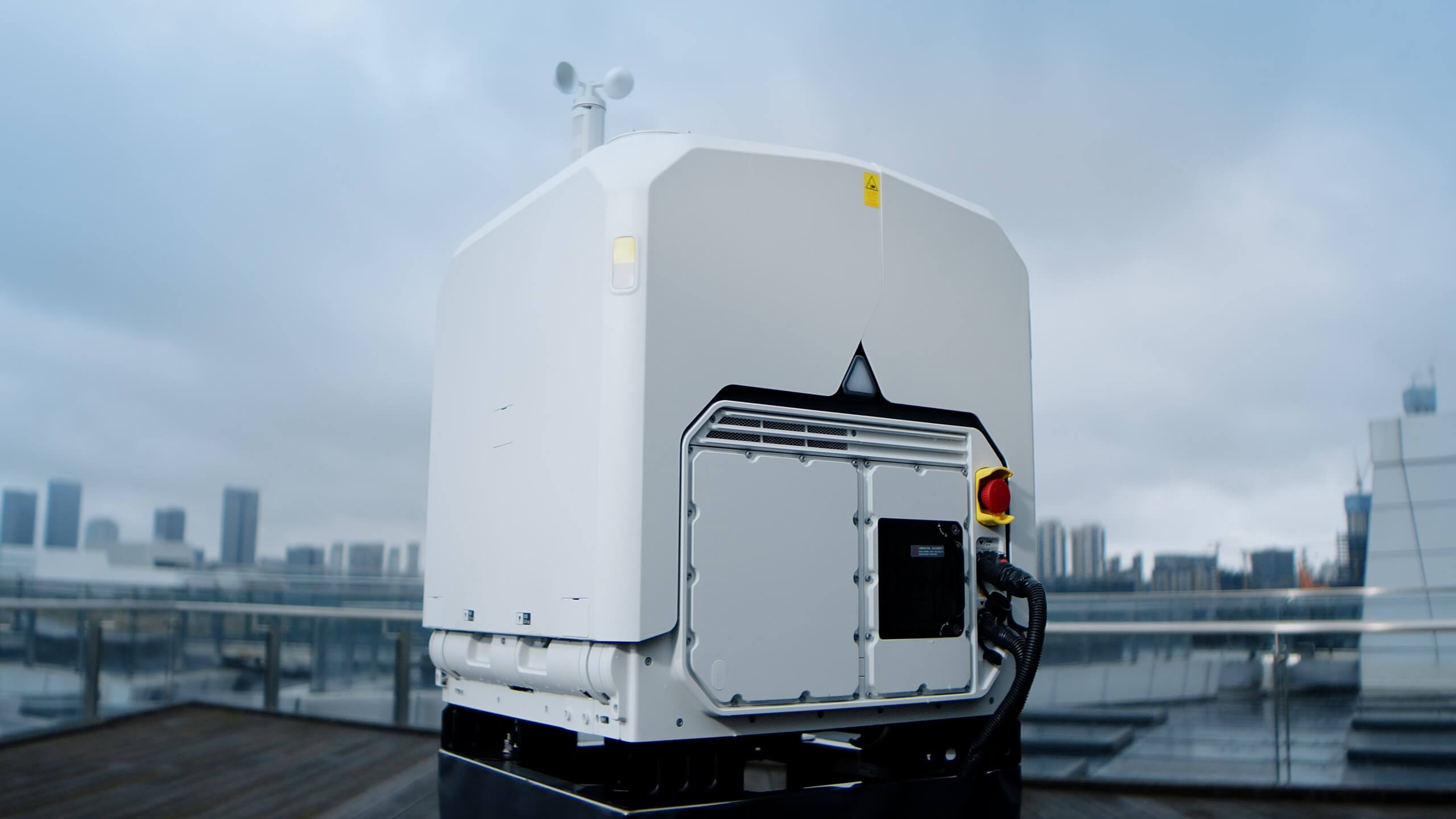

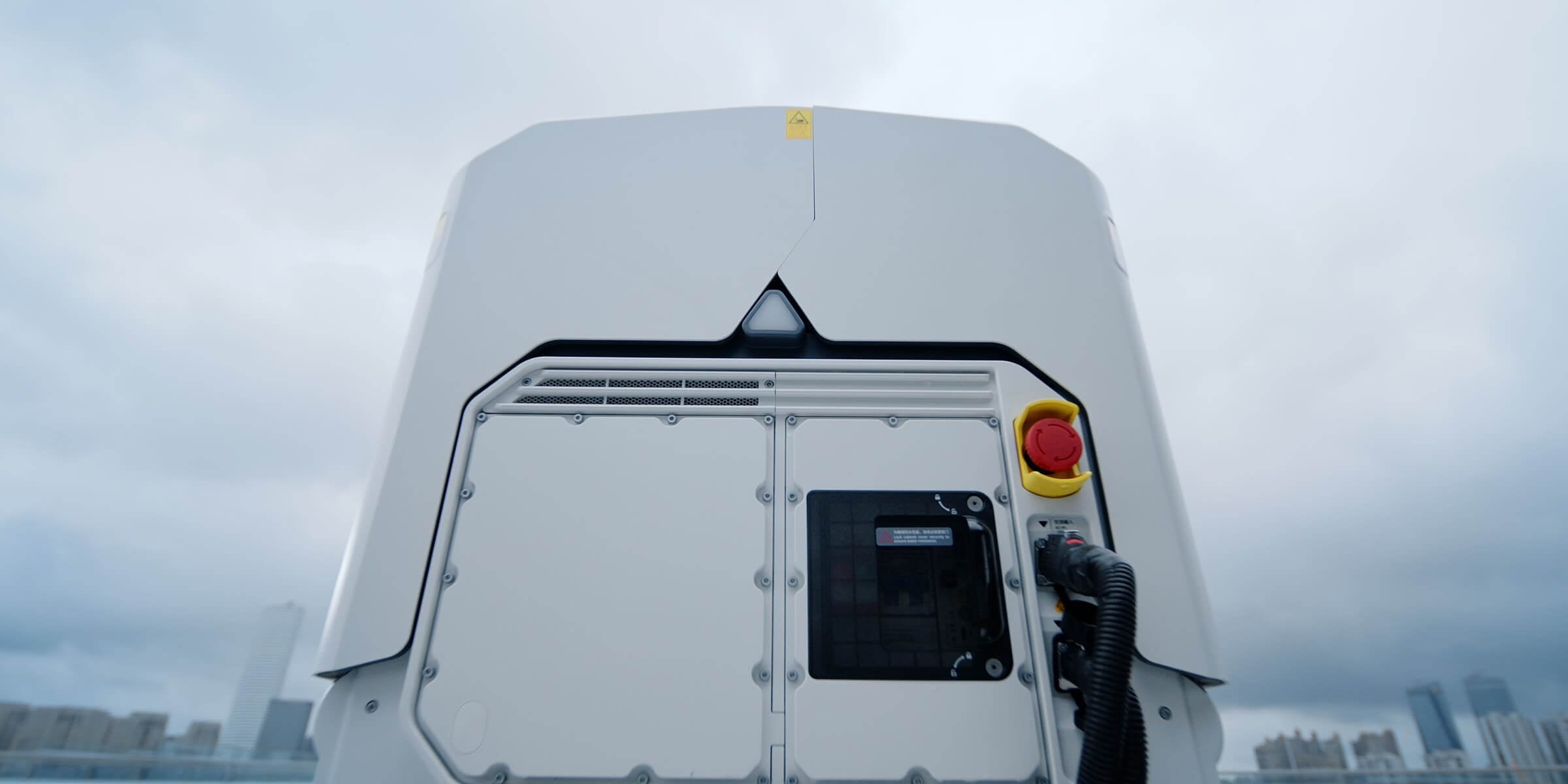

DJI Dock 4 için dayanıklı dış ortam tasarımı
DJI Dock 4, IP56 koruma sınıfına ve −40 °C ile +50 °C çalışma sıcaklığı aralığına sahiptir. Isıtma ve soğutma sistemi, istasyon içindeki bataryaların görev hazırlığını ve şarj sürecini destekler. Uyumlu Matrice 5TD hava aracının koruma sınıfı ise IP55’tir.

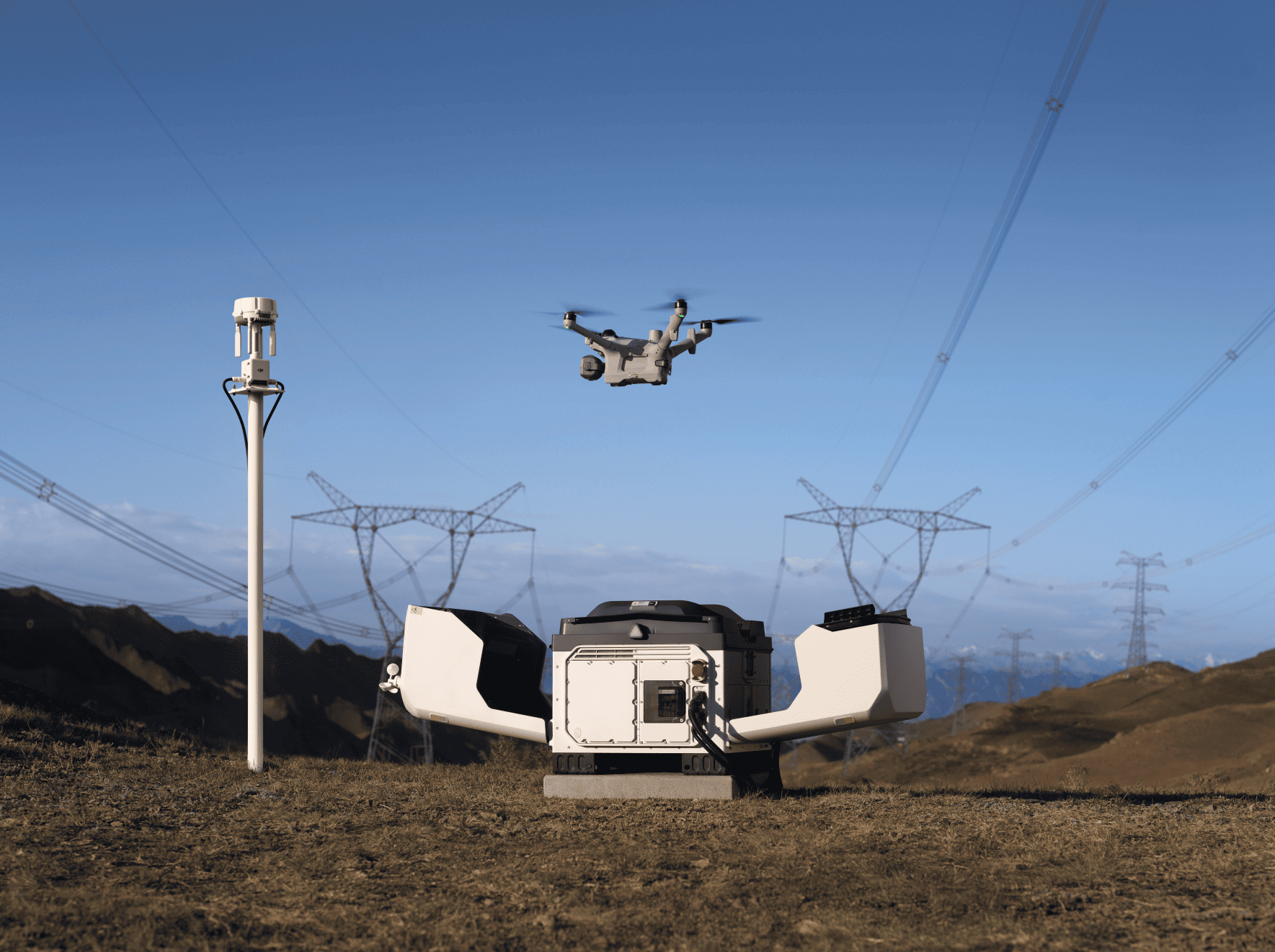

Açık sahalarda konumlandırılabilen DJI Dock 4; enerji tesisleri, sanayi alanları ve geniş işletme sahalarında düzenli hava gözlemi için değerlendirilebilir. Görevler, mevcut hava koşulları ve sahaya uygun uçuş sınırları dikkate alınarak planlanır.

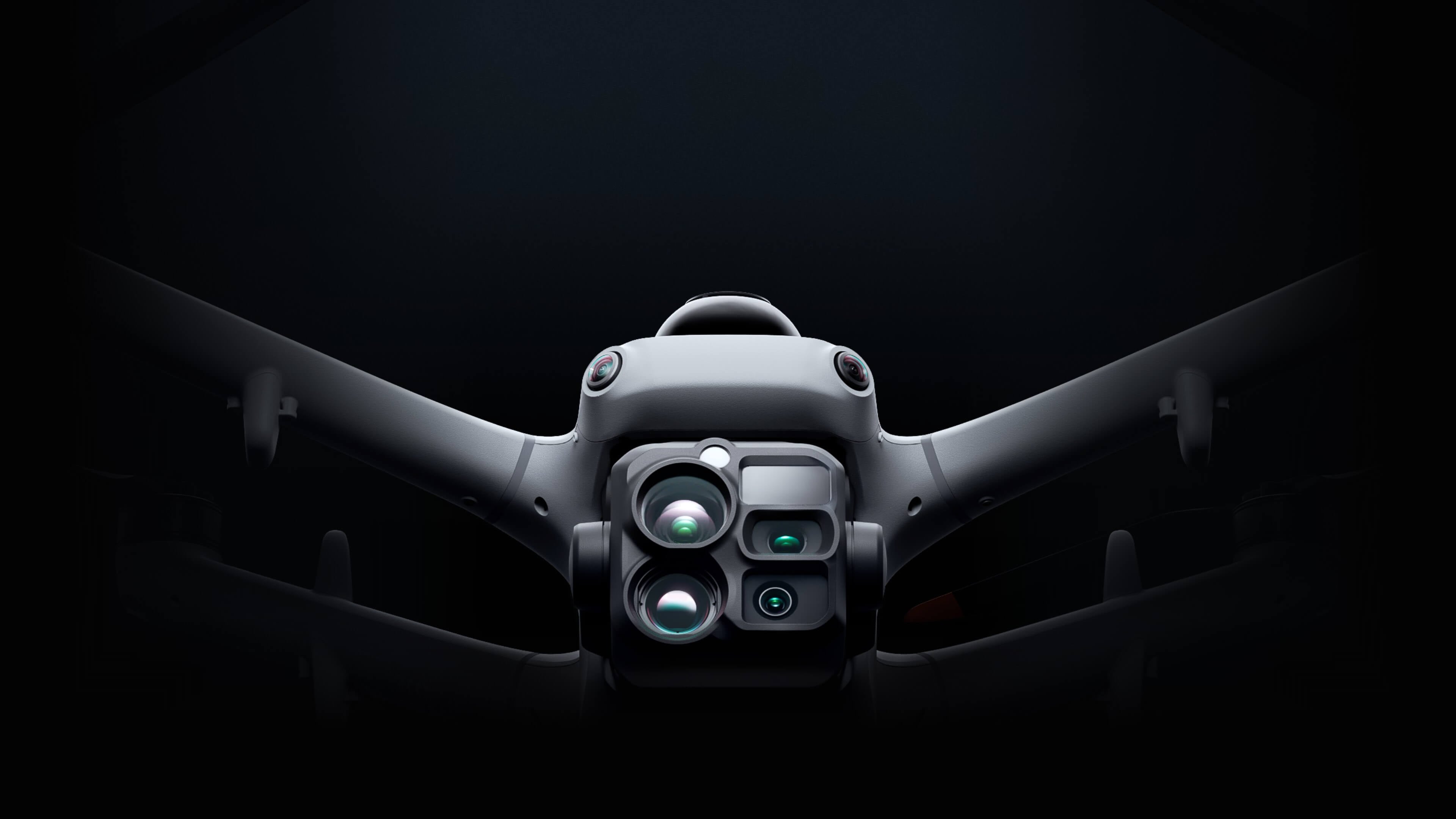

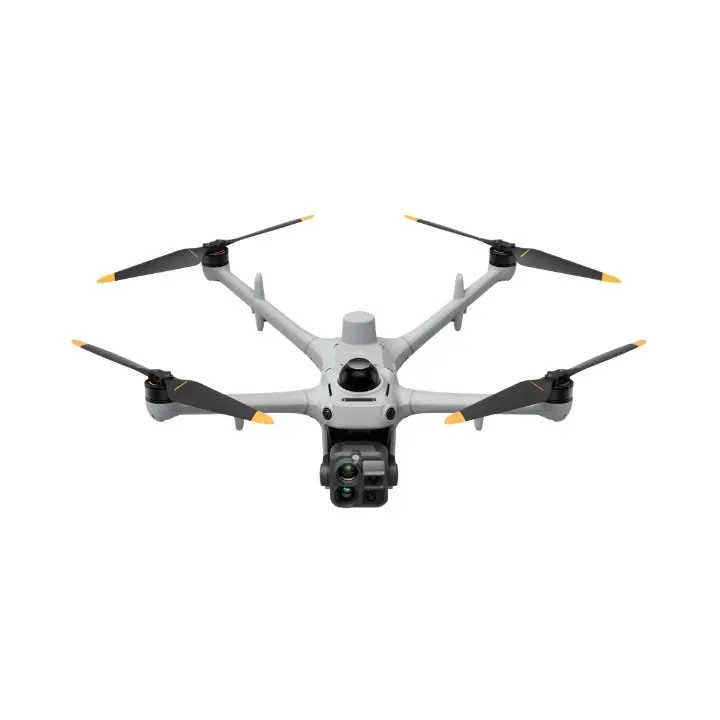

DJI Dock 4 ve Matrice 5TD ile ayrıntılı görüntüleme
Matrice 5TD, DJI Dock 4 ile yürütülen görevlerde geniş saha görünümünden belirli bir yapı veya ekipman ayrıntısına geçiş yapabilmeniz için üç görünür ışık kamerasını tek platformda birleştirir.
Görünür ışık ve termal görüntü füzyonu, ısı dağılımını çevredeki yapısal ayrıntılarla birlikte değerlendirmeyi kolaylaştırır. Lazer mesafe ölçümü de inceleme sırasında hedefe ilişkin mesafe bilgisini destekler.

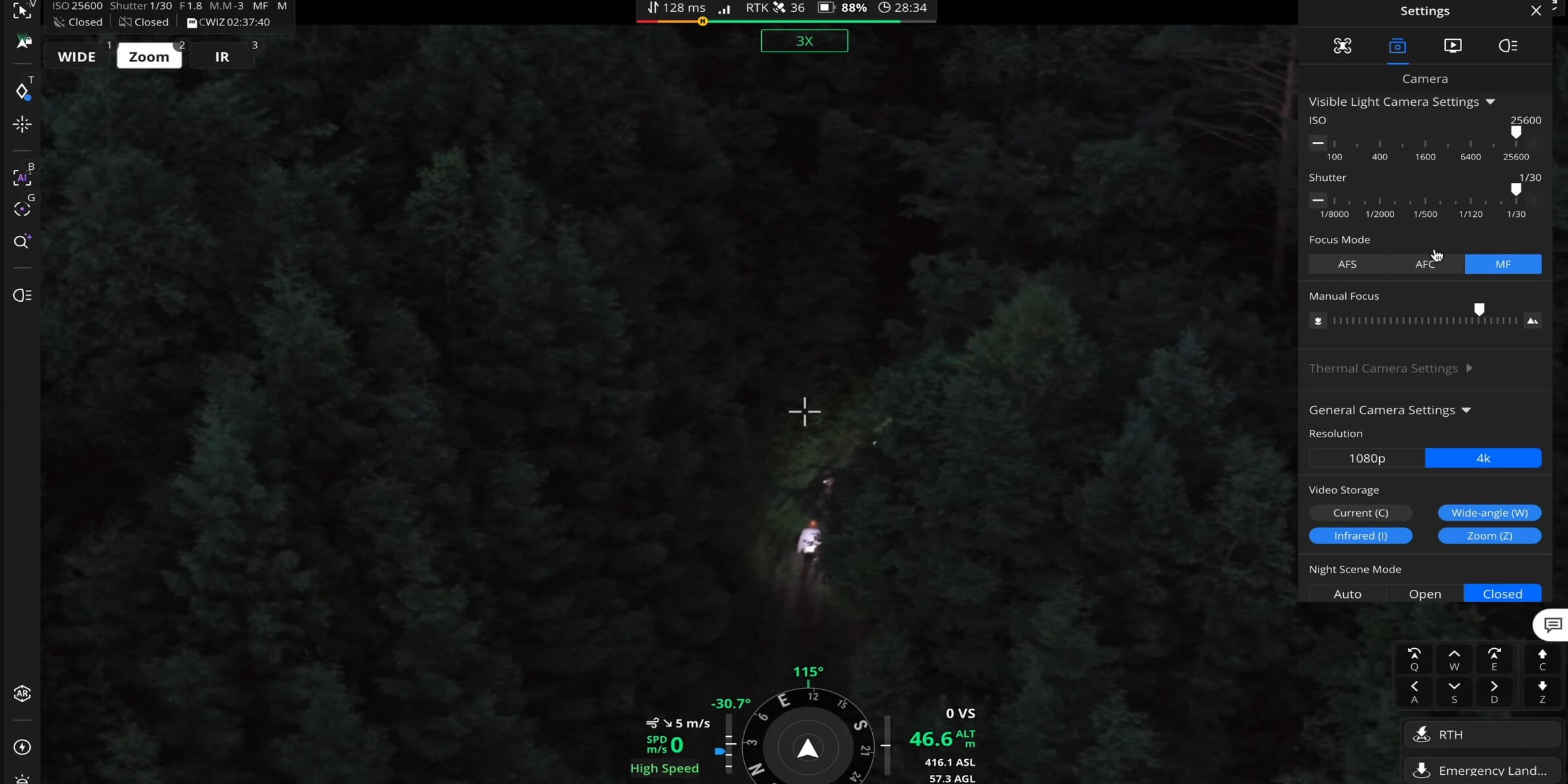

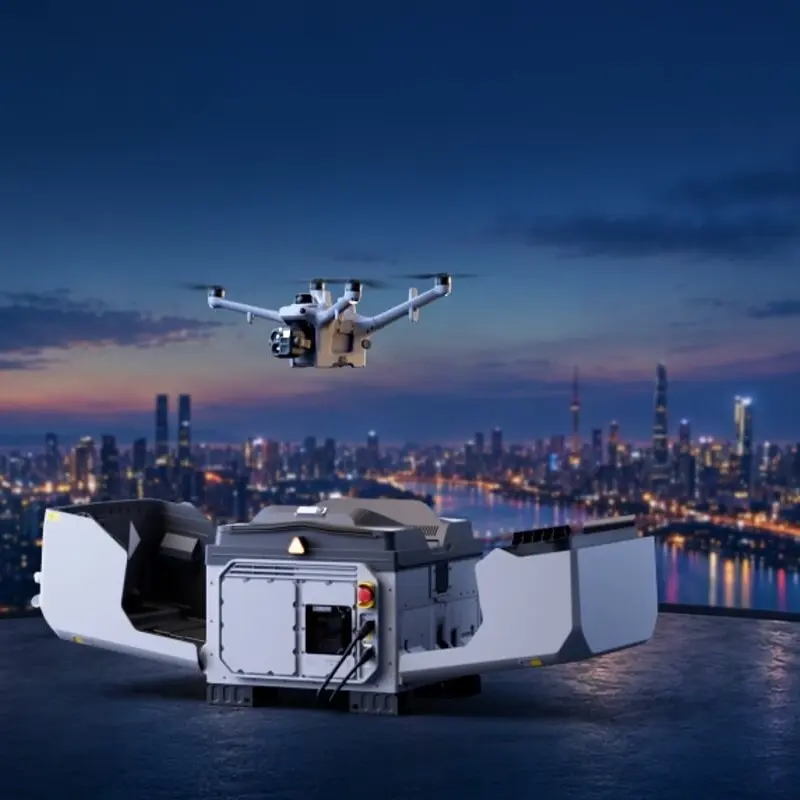

Gece ve düşük ışıkta saha gözlemi
DJI Dock 4 ile kullanılan Matrice 5TD’nin gece görüntüleme seçenekleri ve termal kamerası, düşük ışıkta yürütülen saha kontrollerinde farklı bilgi katmanları sunar. Operatör, ortamın görünür görüntüsünü ve ısı dağılımını görev ihtiyacına göre değerlendirerek incelenecek alanları belirleyebilir.
Bu özellikler; tesis çevresinin izlenmesi, olay bölgesinin değerlendirilmesi ve saha ekiplerine güncel görüntü sağlanması gibi çalışmalarda kullanılabilir. Görüntü kalitesi ve hedeflerin seçilebilirliği ortam koşullarına bağlıdır.

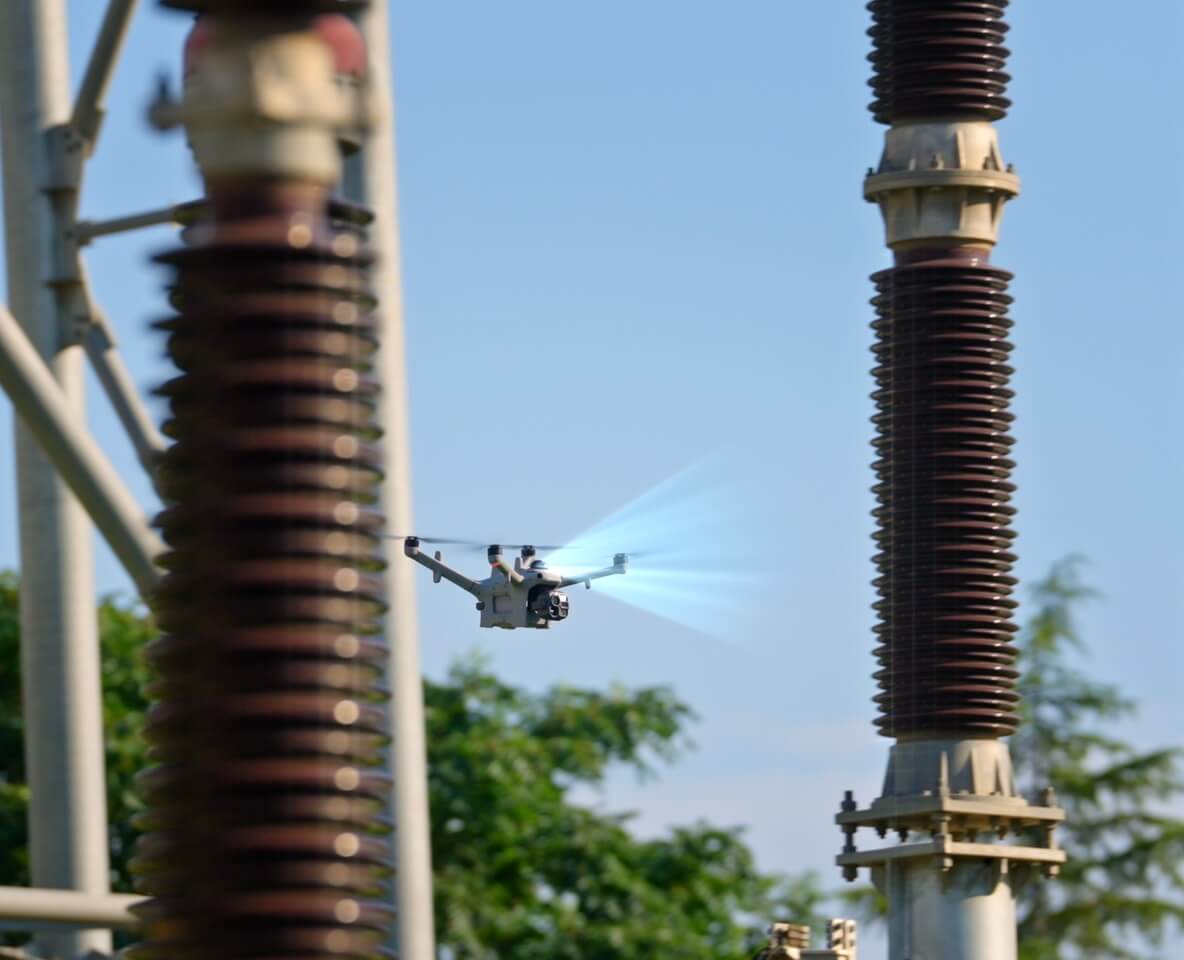

DJI Dock 4 sisteminde çok sensörlü çevre algılama
Matrice 5TD, DJI Dock 4 ile yürütülen görevlerde uçuş çevresini değerlendirmek için birden fazla algılama sisteminden yararlanır:
Bu sistemler, yapıların ve ekipmanların yoğun olduğu sahalarda rota planlamasını destekler. Algılama performansı çevre koşullarına ve engellerin özelliklerine bağlıdır.
DJI test koşullarında 59 dakikaya ulaşan azami uçuş süresi, geniş sahaların kontrolü için görev planlama esnekliği sunar.[2] DJI Dock 4 için planlanan uçuşlarda gerçek görev süresi; rüzgâr, uçuş profili, ek yük ve dönüş için ayrılan batarya payına göre değişir.
DJI Dock 4 görevlerini FlightHub 2 ile yönetin
DJI FlightHub 2 üzerinden DJI Dock 4 uçuş rotaları ve görev zamanlamaları yönetilebilir, canlı görüntüler izlenebilir ve operasyon verileri değerlendirilebilir. Tekrarlanan kontrol görevlerinin ortak bir yönetim platformunda toplanması, saha ekipleri ile operasyon merkezi arasındaki koordinasyonu kolaylaştırır.

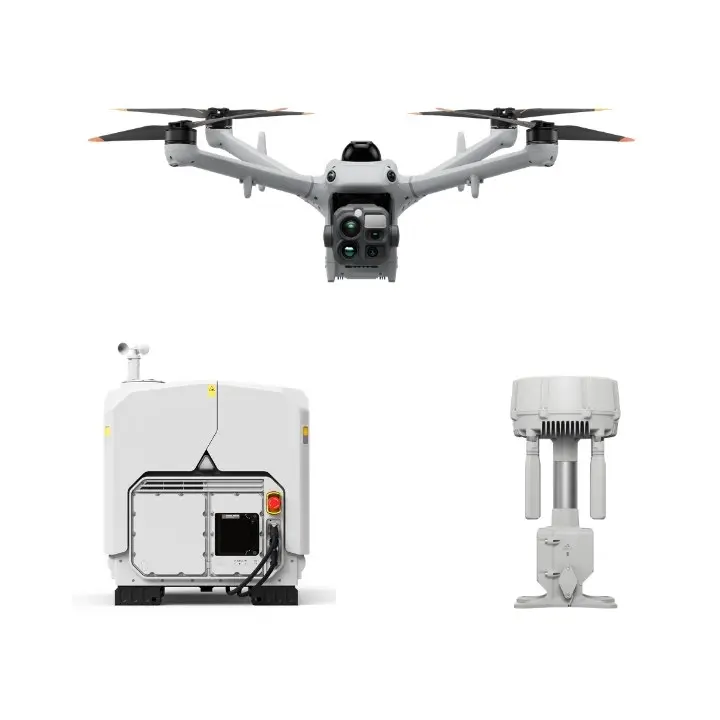

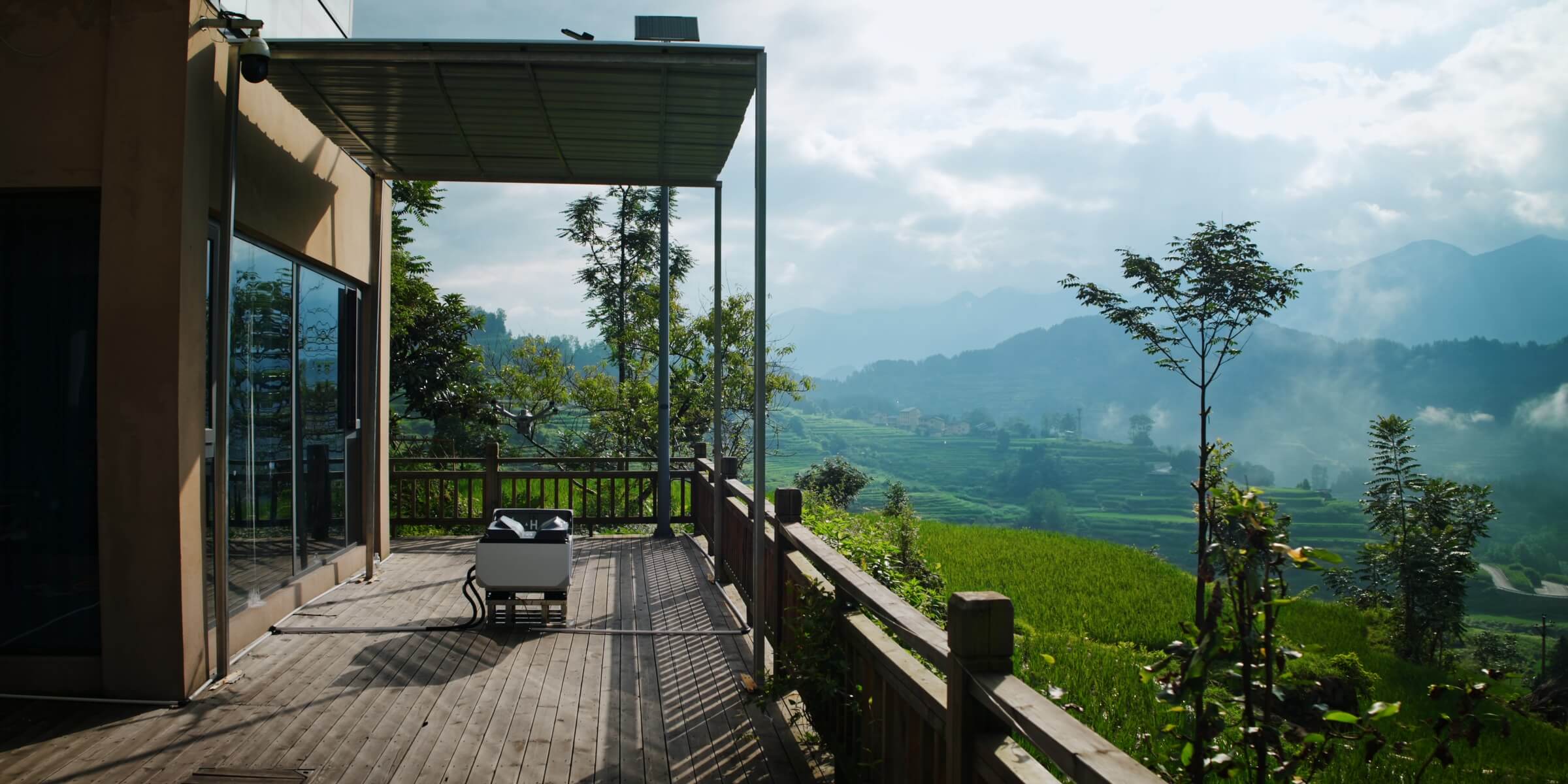

DJI Dock 4’ün çalışması için DJI O4 Ground Station gereklidir. Görüntü aktarımı ve RTK işlevlerini barındıran bu yer istasyonu, sistem kurulumunun temel bileşenidir. Kurulum noktası; enerji, ağ erişimi, görüş hattı ve uydu görünürlüğü birlikte değerlendirilerek seçilir. Yazılım özellikleri seçilen lisans ve dağıtım modeline göre değişebilir.
Göreve uygun aksesuar seçenekleri

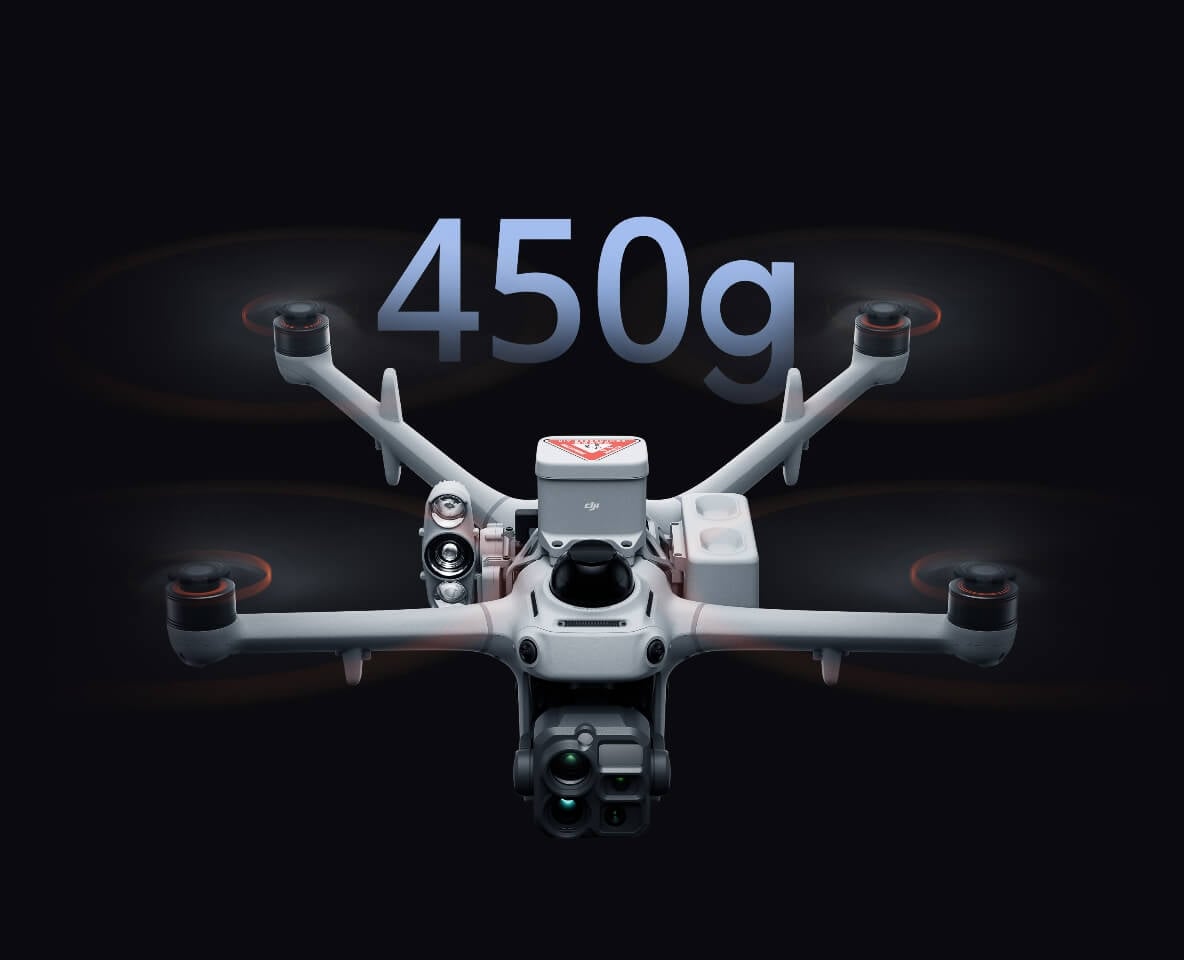

Matrice 5TD, DJI Dock 4 sisteminde 450 g’a kadar faydalı yük kapasitesi ve üç montaj konumuyla farklı görev ihtiyaçlarına uyarlanabilir. Uyumlu projektör, hoparlör ve paraşüt seçenekleri, gerekli bağlantı aparatlarıyla birlikte değerlendirilebilir.
Aksesuar seçimi görev amacına göre yapılır; ek donanım uçuş süresini ve algılama performansını etkileyebilir. Drone, O4 Ground Station, bataryalar, aksesuarlar ve yazılım lisanslarının satış kapsamı seçilen pakete göre belirtilir.
DJI Dock 4 kullanım alanları
DJI Dock 4 teknik özellikleri
| Uyumlu hava aracı | DJI Matrice 5TD |
|---|---|
| Gerekli yer istasyonu | DJI O4 Ground Station |
| Dock koruma sınıfı | IP56 |
| Dock çalışma sıcaklığı | −40 °C ile +50 °C |
| Otomatik batarya değişimi | 25 saniyeden kısa[1] |
| İnişten yeniden kalkışa süre | 45 saniyeden kısa[1] |
| Batarya şarj süresi | Yaklaşık 27 dakika; %15 → %95, 25 °C |
| Eş zamanlı şarj | En fazla 2 batarya |
| Batarya yuvaları | 4 yuva; aynı anda en fazla 3 batarya |
| Matrice 5TD azami uçuş süresi | 59 dakika[2] |
| Matrice 5TD koruma sınıfı | IP55 |
| Görünür ışık kameraları | 50 MP geniş açı + 50 MP orta tele + 50 MP tele |
| Termal sensör | 1280 × 1024; UHR çıktı 2560 × 2048 |
| Azami faydalı yük | 450 g; yapılandırmaya bağlı |
| Dock ağırlığı | 66 kg; drone ve bölmelerdeki bataryalar hariç |
| Dock kapalı boyutları | 639 × 640 × 836 mm; rüzgâr sensörü ve montaj taban braketleri dâhil |
| Güç girişi | 100–240 V AC, 50/60 Hz; azami 2000 W |
Sahanıza uygun DJI Dock 4 çözümünü planlayın
Görev sıklığı, saha büyüklüğü ve görüntüleme ihtiyaçlarınıza uygun DJI Dock 4 sistemini belirlemek; donanım, yazılım ve kurulum seçenekleri için teklif almak üzere Dronmarket ile iletişime geçin.
Performans notları
[1] Batarya değişim süresi, dock kapağının tamamen kapanmasından değişimin tamamlanmasına kadar ölçülür. İnişten yeniden kalkışa kadar olan çevrim ayrı bir ölçümdür. Değerler kontrollü test sonuçlarıdır.
[2] 59 dakika; rüzgârsız laboratuvar ortamında, deniz seviyesinden 20 m yükseklikte, ek yük olmadan, 15 m/s sabit ileri uçuşta batarya %100’den %0’a inene kadar ölçülmüştür. Kullanılabilir görev süresi farklıdır.
Bağlantı ve bazı algılama işlevlerinin kullanılabilirliği ülkeye, yazılıma ve saha koşullarına bağlıdır.
