SP Racing F3 Uçuş Kontrol Cihazı ACRO Versiyon

SP Racing F3 Uçuş Kontrolörü Acro Versiyon, denenmiş ve test edilmiş sensörlere dayalı harika uçuş performansı sağlamak için tasarlanmıştır ve aynı zamanda yeni nesil bir CPU kullanarak küçük ve son derece hafif bir form faktöründe benzersiz I / O yetenekleri sağlar.

Verimli uçuş hesaplamaları ve daha hızlı ARM-Cortex M4 çekirdeği için donanım kayan nokta birimine sahip yeni nesil STM32 F3 işlemciyle başlayan bu uçuş denetleyicisinde birçok harika özellik vardır. Ayrıca, tahminler olmadan ayarlarınızı optimize etmenize yardımcı olacak yüksek kapasiteli bir kara kutu uçuş günlüğü kaydediciyle birlikte gelir. Daha fazla harika özellik, kolay rüzgar yalıtımı için kartın altına monte edilmiş barometre ile irtifa ve yön için ek yerleşik sensörlerdir. Programlanabilir LED'ler için özel çıkış - yönlendirme, yarış ve gece uçuşu için harika. Ödün vermeyen I / O, tüm özellikleri aynı anda destekler.

Acro : Yarış / akro uçuşu için standart model.

Deluxe: Yükseklik ve yön için ek sensörler.

F3, sürekli büyüyen dost geliştiriciler ve kullanıcılardan oluşan bir topluluğa sahip olan açık kaynaklı Cleanflight uçuş kontrol (FC) yazılımını çalıştırır. Açık kaynaklı olması sisteme katkıda bulunmanıza olanak sağlar. Cleanflight, Cleanflight geliştiricileri ve topluluğu tarafından incelenen ve bakımı yapılan ayrıntılı bir kılavuzla birlikte gelir. Artık ikinci el bilgi yok.

Kılavuza bağlantılar için http://cleanflight.com adresine bakın. PDF kopyaları GitHub sürüm sayfalarından indirilebilir. Üretici yazılımı sürümünüze uygun kılavuza başvurduğunuzdan emin olun.

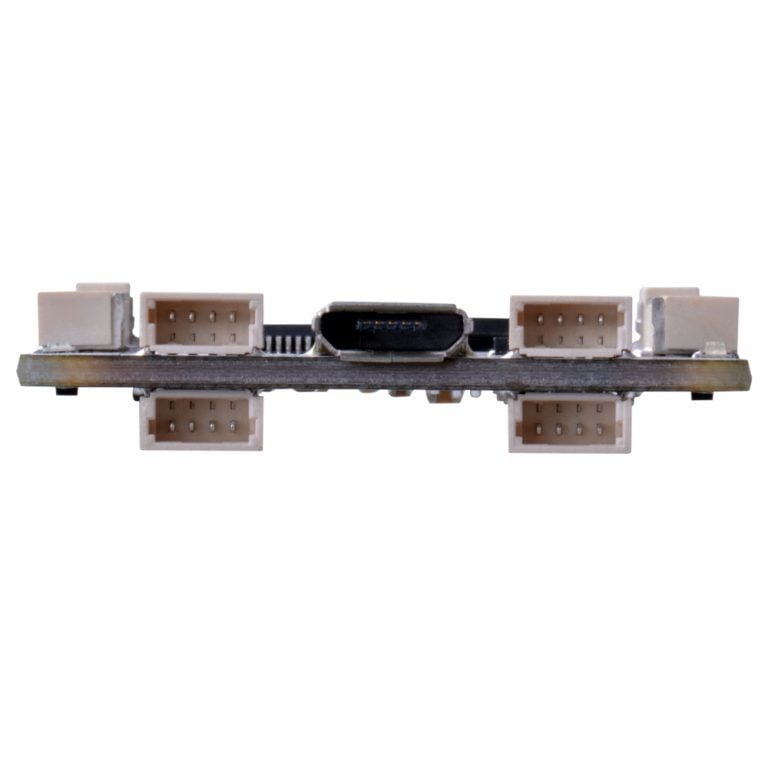

4 x 4pin JST-SH soketleri (I2C, SWD, 2xUART)

2 x 8pin JST-SH soketleri (PPM, PWM, SERIAL RX, GPIO, ADC, 3V, 5V, GND)

ESC için pin başlıkları için 8 x 3 pin geçiş delikleri / Servo bağlantıları

2x seri portlar için pin başlıkları için

2 x 4 pin geçiş delikleri Akü voltajı ve zil için pin başlıkları için 2 x 2 pin geçiş delikleri.

Bu bir Açık Kaynak Uçuş Kontrol Kartı olduğu için, bu ürünü tedarik eden birçok üretici var. Piyasadaki en kaliteli ürünleri seçtik ve işlevsellikleri açısından test ettik. Ve sonunda aralarından en iyisini seçtim. Ürünümüz, açıklamasında yukarıda tanımladığımızla tamamen aynı şekilde çalışır.

Pratik - Erişimi kolay konektörler ve lehim pedleri.

Yapılandırılabilir - Konektörler, lehim pedleri veya pimler kullanmayı seçin.

İstiflenebilir - PDB veya OSD'nize monte edin.

Kompakt - Yalnızca 36x36 mm.

Profesyonel - Simetrik, Düzgün ve Düzenli.

8 Özel PWM çıkışı

8 PWM Girişi

36 I / O Bağlantıları

72Mhz Saat Hızı

3 Donanım Seri Bağlantı Noktası

64Mb Flash Depolama

SPRacingF3, uçağınızın raylar gibi uçmasını sağlamak için denenmiş ve test edilmiş yazılım, işlemci ve sensör teknolojisi üzerine inşa edilmiştir.

Tüm özellikleri her zaman kullanın; örn. OSD + SmartPort + SBus + GPS + LED Şerit + Pil İzleme + Sonar + 8 motorunuzu bağlayın - hepsini aynı anda!

SPRacingF3, platformlar arası bir GUI (Windows / OSX / Linux) kullanarak ihtiyaçlarınıza uyacak şekilde yapılandırılabilen Cleanflight'ı çalıştırır.

SPRacingF3, 30,5 mm montaj delikleriyle standart 36x36 mm form faktörüne sahiptir ve yalnızca 6 gram ağırlığındadır.

Yerleşik yüksek kapasiteli kara kutu uçuş günlüğü kaydedici - ayarlarınızı optimize edin ve tahminler olmadan kurulumunuzun sonuçlarını görün.

SPRacingF3, daha kısa sürede daha fazlasını yapan verimli uçuş hesaplamaları için Math yardımcı işlemcili (FPU) bir ARM Cortex-M4 72Mhz CPU'ya sahiptir.

Önceki nesil STM32F1 tabanlı kartlara göre ~ 2 kat daha hızlı döngü süreleri.

Geliştirici dostu hata ayıklama bağlantı noktası (SWD) ve önyükleme modu seçimi, kırılmaz önyükleyici.

Kolay PID ayarı ve daha keskin yanıt için OneShot ESC'ler için tam destek.

SBus, SumH, SumD, Spektrum1024 / 2048, XBus, PPM, PWM alıcılarını destekler. Harici invertör gerektirmez (dahili).

Programlanabilir LED'ler için özel çıkış - yönlendirme, yarış ve gece uçuşu için harika.

Voltaj ve akım için pil izleme portları.

Hassas, düşük irtifa bekletme için Sonar desteği.

I2C bağlantı noktası her zaman enerjilidir, harici sensörler veya her zaman açık OLED Ekran için mükemmeldir.

Sesli uyarılar ve bildirimler için buzzer bağlantı noktası.

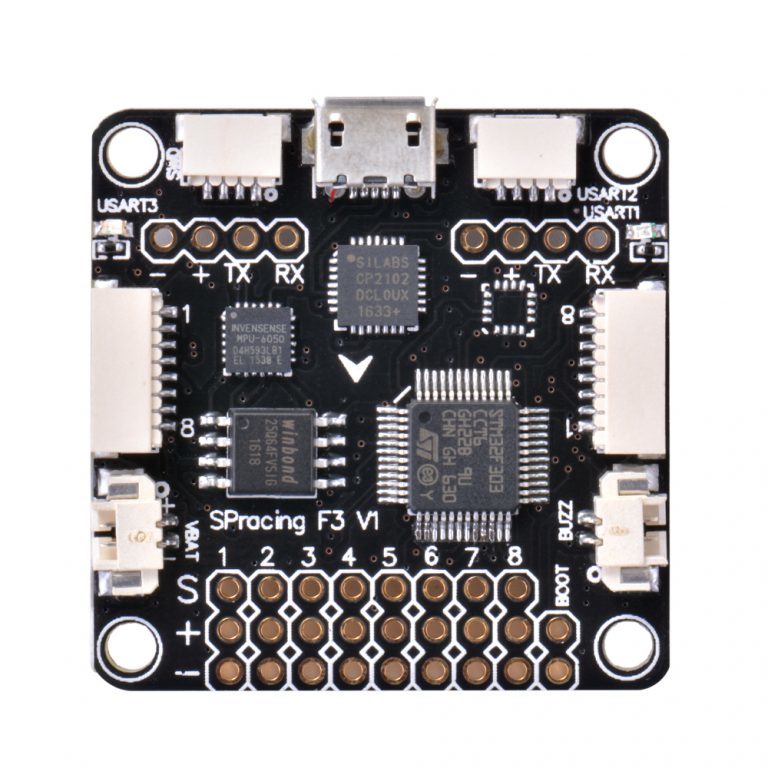

STM32F3 CPU, MPU 6050 sensörü, 16M yüksek kapasiteli flash bellek

SP F3, platformlar arası bir GUI (Windows / OSX / Linux) kullanarak ihtiyaçlarınıza uyacak şekilde yapılandırılabilen Cleanflight'ı çalıştırır.

Küçük ve hafif olan Racing F3, 30,5 mm montaj delikleriyle standart 36x36 mm form faktörüne sahiptir ve yalnızca 6 gram ağırlığındadır.

Uçuş Günlüğü, yerleşik yüksek kapasiteli kara kutu uçuş günlüğü kaydedici - ayarlarınızı optimize edin ve tahminde bulunmadan kurulumunuzun sonuçlarını görün.

OneShot ESC, kolay PID ayarı ve daha keskin yanıt için OneShot ESC'ler için tam destek.

Geniş RC alıcısı SBus, SumH, SumD, Spektrum1024 / 2048, XBus, PPM, PWM alıcılarını destekler, harici invertör gerekmez (yerleşik).

Programlanabilir LED, programlanabilir LED'ler için özel bir çıkış - yönlendirme, yarış ve gece uçuşu için harika.

Pil İzleme, voltaj ve akım için pil izleme portları.

Hassas, düşük irtifa bekletme için Sonar desteği.

I2C bağlantı noktası her zaman enerjilidir, harici sensörler veya her zaman açık OLED Ekran için mükemmeldir.

Sesli uyarılar ve bildirimler için buzzer portu.

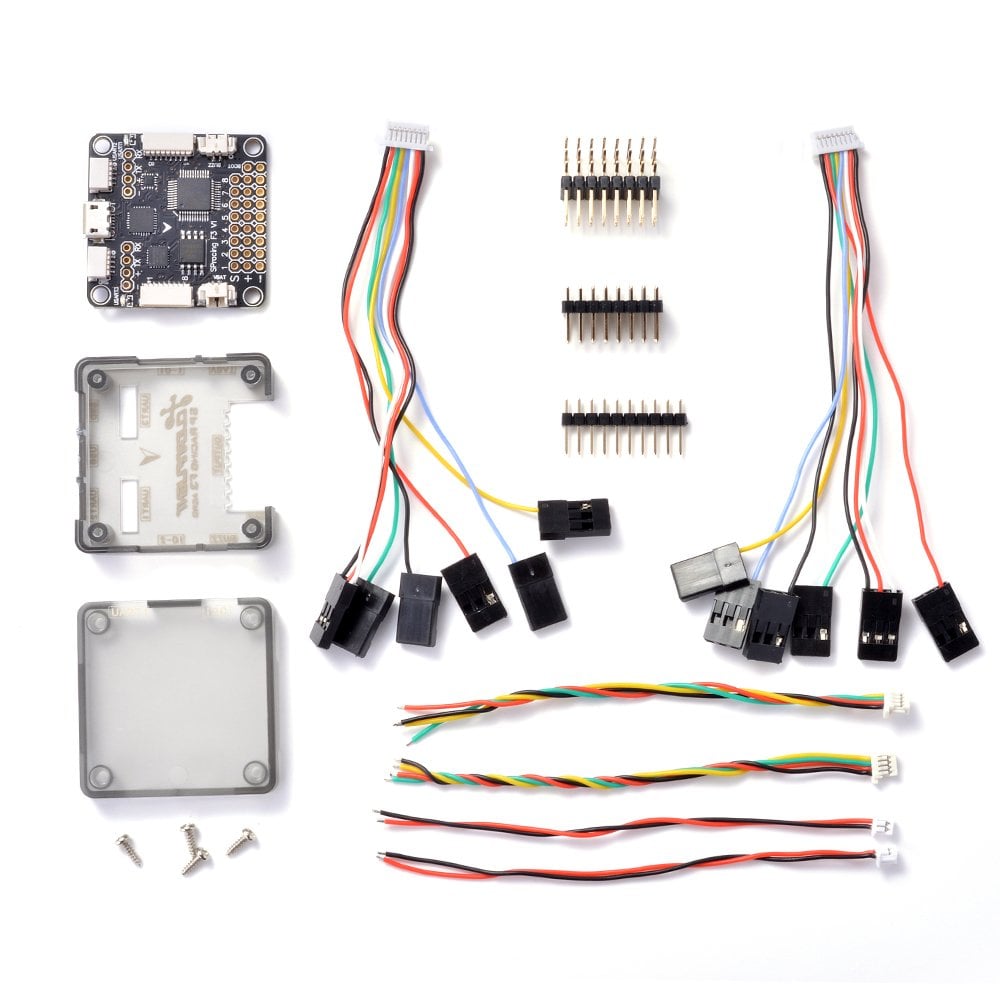

1 x SP Racing F3 Uçuş Kontrolörü.

2 x 8Pin Kablosu.

2 x 4Pin Kablosu.

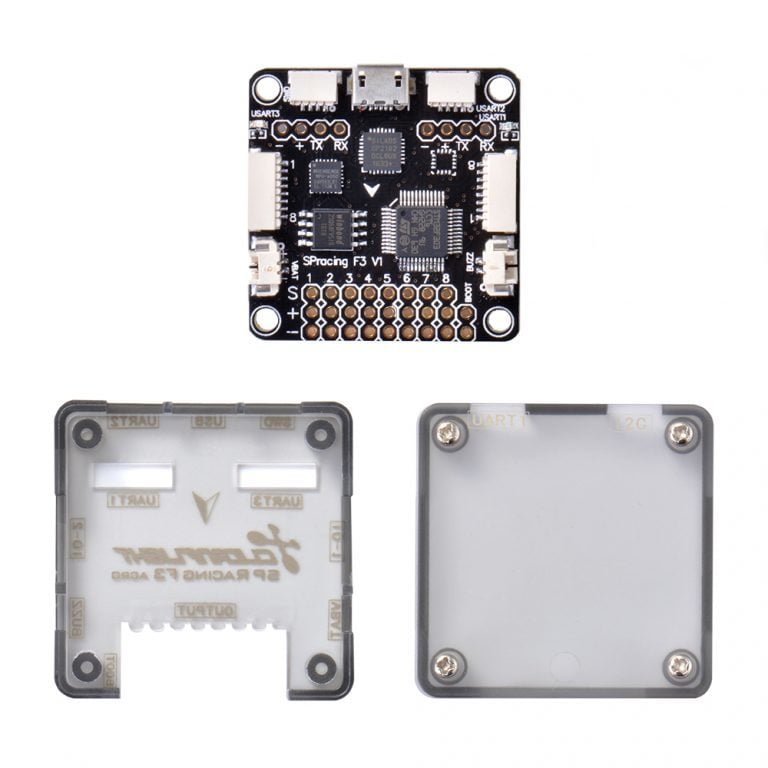

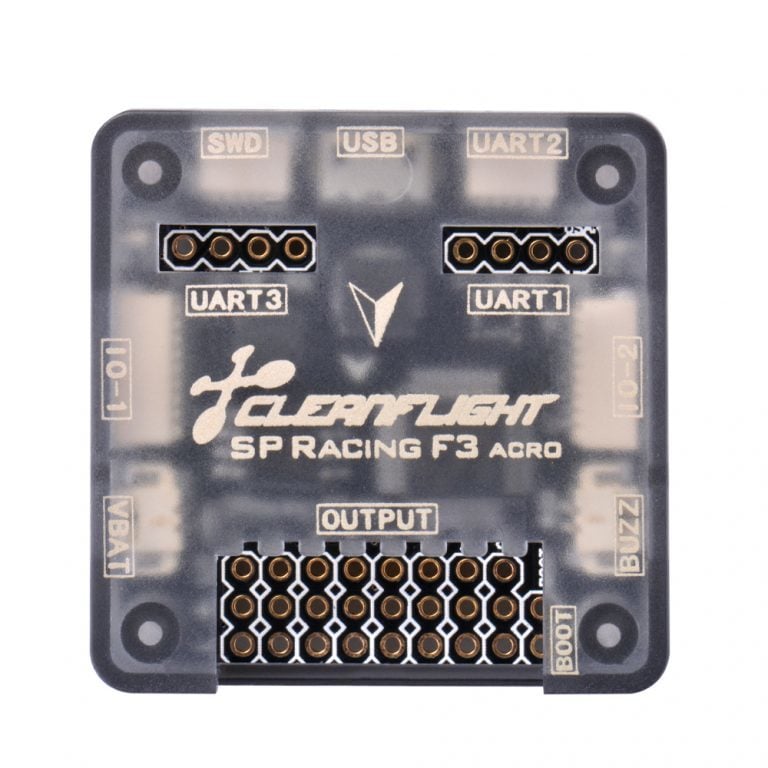

1 x Koruyucu Kılıf.

3 x Pim Başlığı Seti.

2 x 2Pin Kablosu.
